СЕКЦИОННЫЕ ВОРОТА

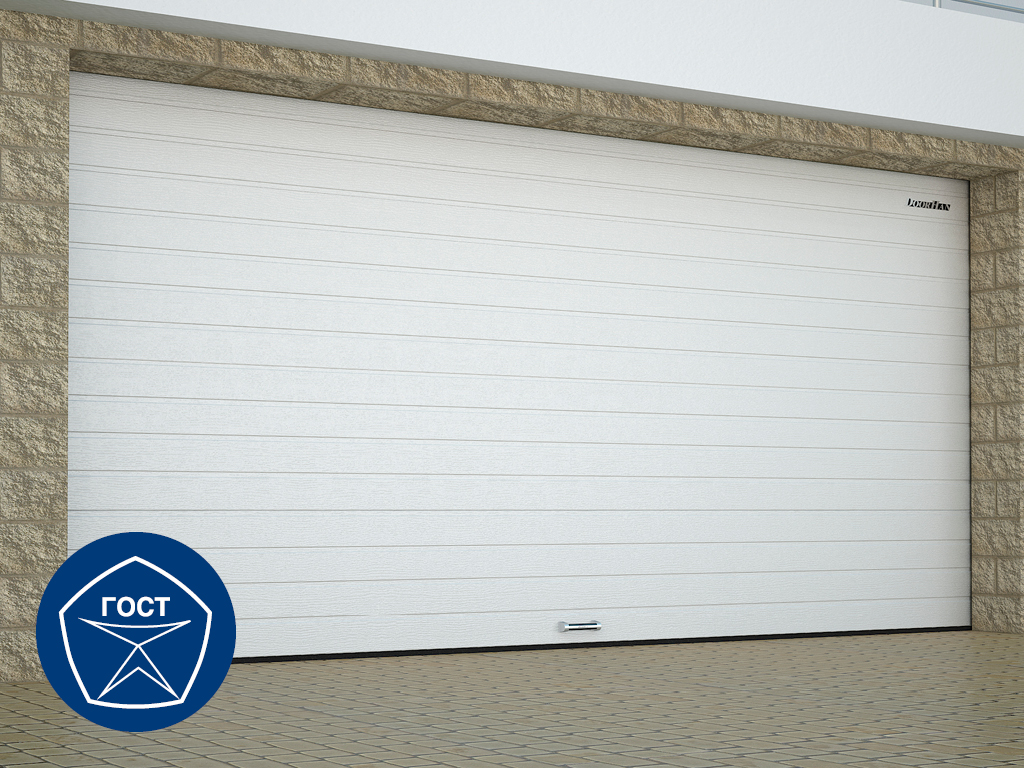

ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА С ТОРСИОННЫМ МЕХАНИЗМОМ RSD02
Гаражные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров. Они могут быть установлены в помещения с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями. Размеры проема: ширина — от 2 000 до 6 000 мм; высота — от 1 800 до 3 500 мм. Гаражные ворота могут быть оснащены врезанной в полотно калиткой.
Внешняя сторона секционных ворот

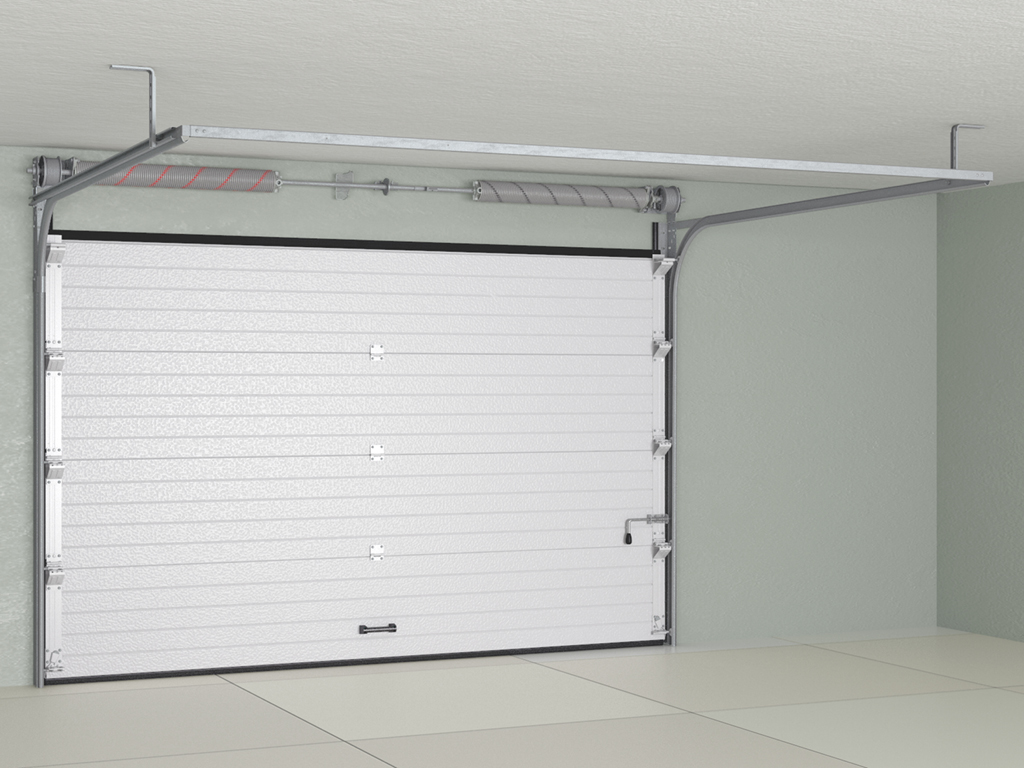

Внутренняя сторона секционных ворот

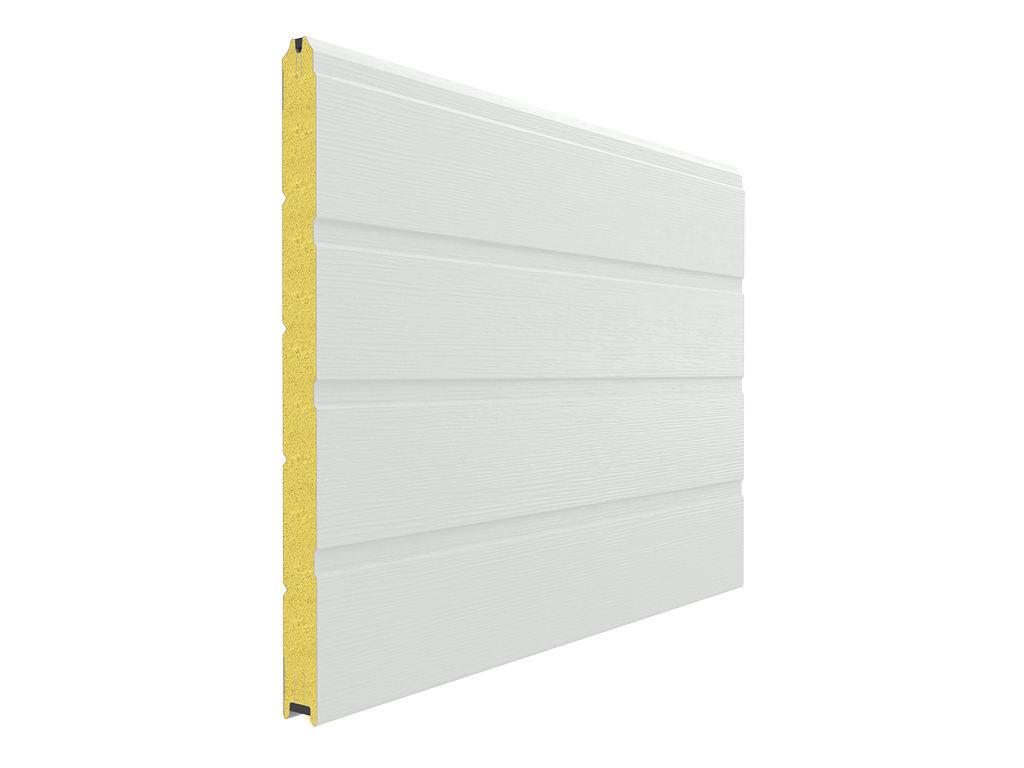

 Доска

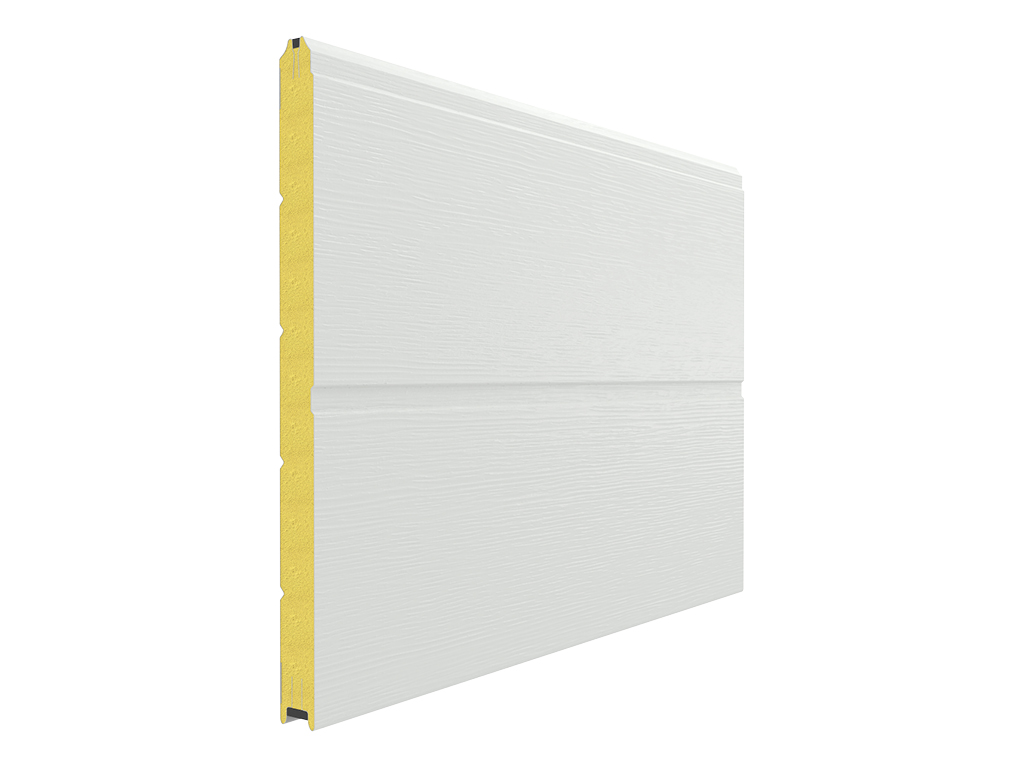

 Широкая полоса

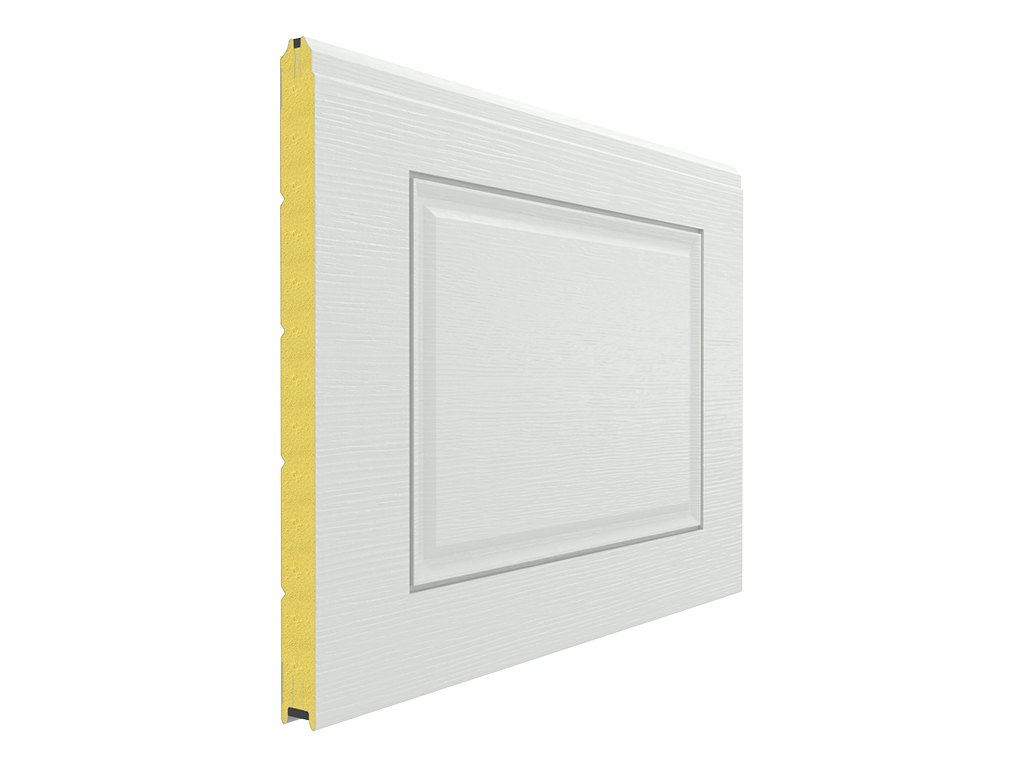

 Филенка
ТИП ПОВЕРХНОСТИ

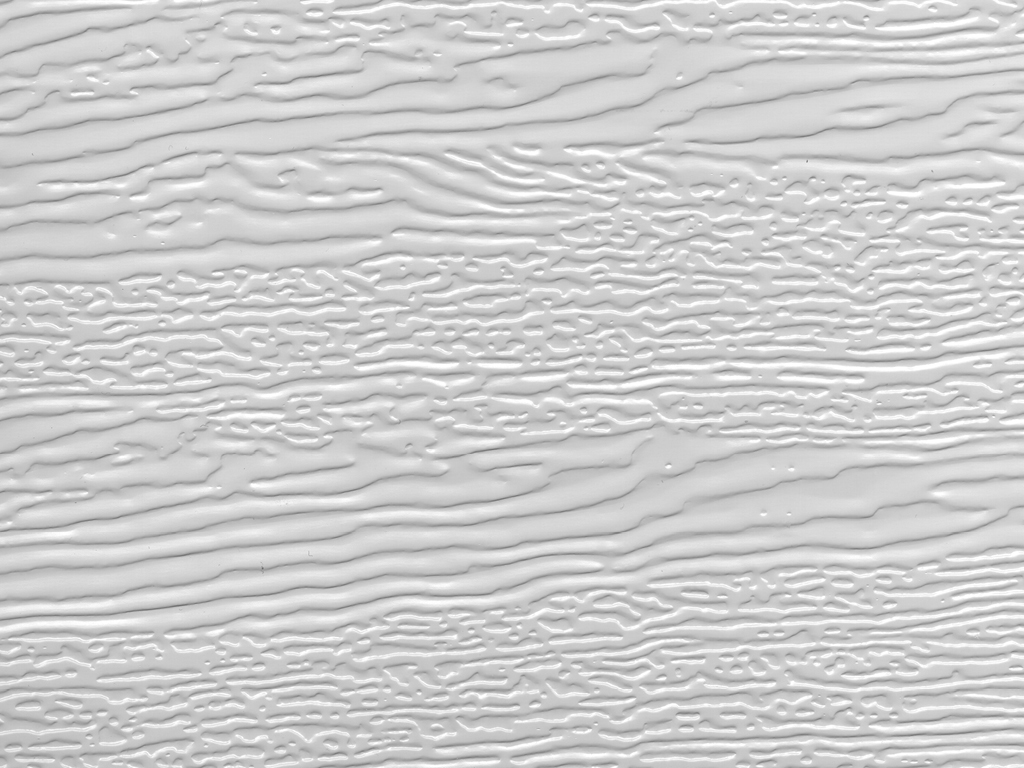

 Под дерево (внешняя)
 Stucco (внутренняя)
|
ПАРАМЕТР |
ПОКАЗАТЕЛЬ |
|
Ширина проема, мм |
от 2 000 до 6 000 |
|
Высота проема, мм |
от 1 800 до 3 500 |
|
Притолока, мм |
от 150 |
|
Пристенки, мм |
от 120 |

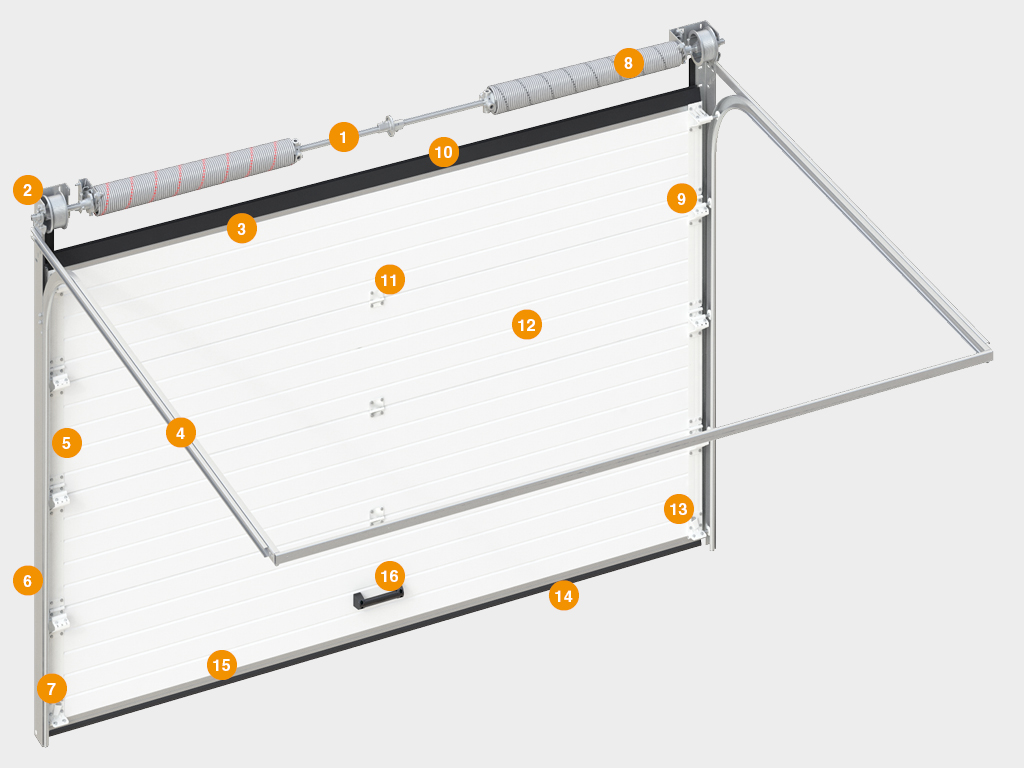

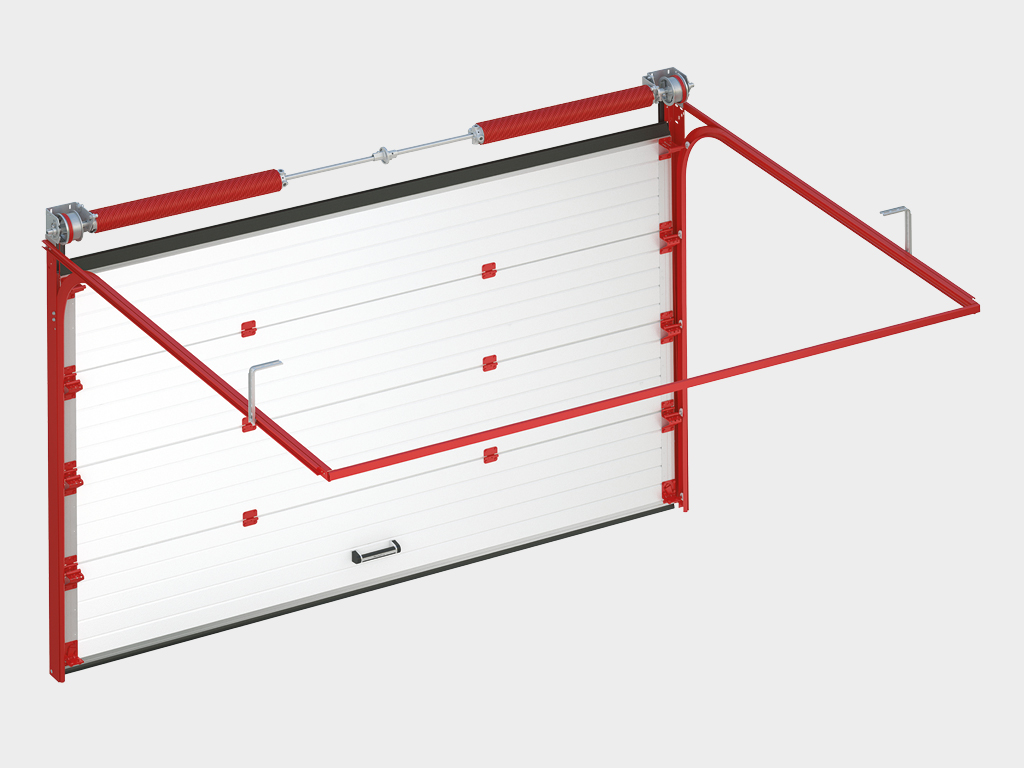

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Направляющие для полотна ворот
5. Опора с роликодержателем и роликом
6. Угловая стойка
7. Боковая крышка
8. Устройство защиты от обрыва пружины
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панелей
14. Задвижка (опция)
15. Нижний опорный кронштейн
16. Нижний профиль с уплотнителем
17. Ручка

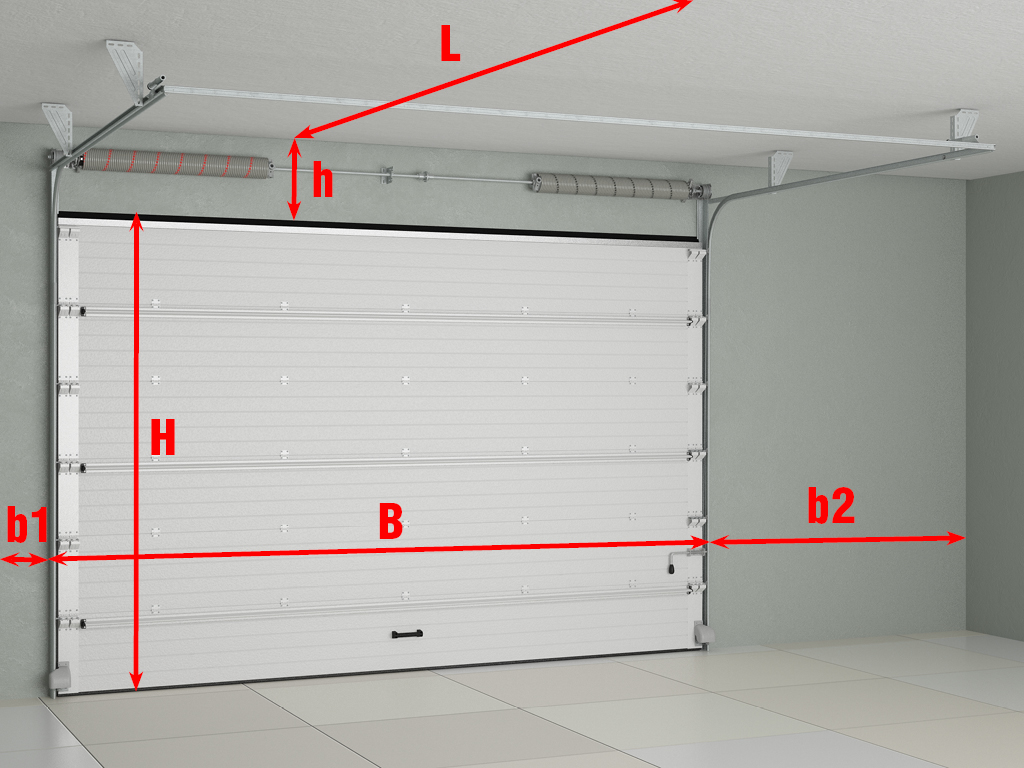

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
 |

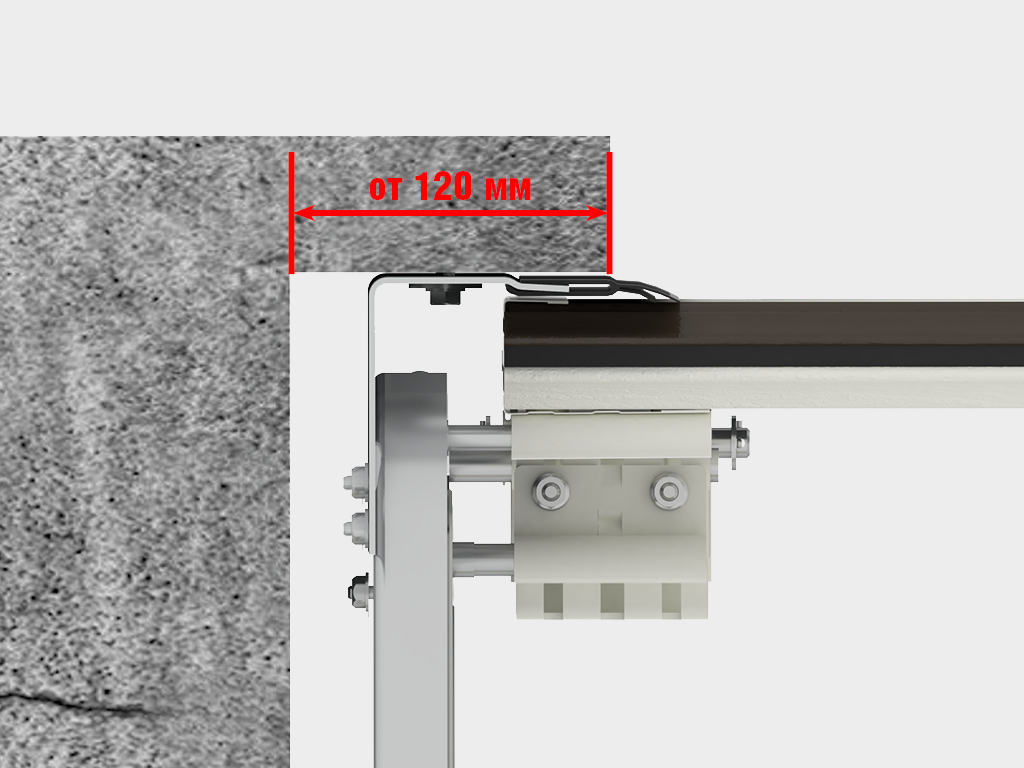

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. |
 |

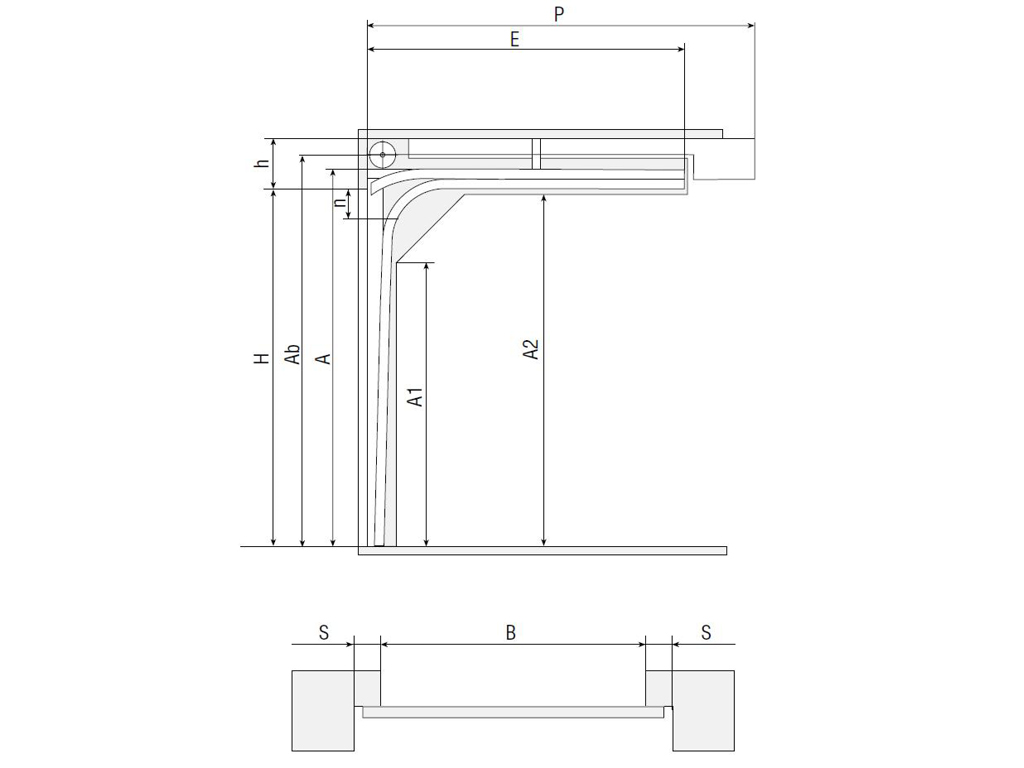

Низкий подъем, барабан спереди |
|
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА |
РАСЧЕТНАЯ ФОРМУЛА |
|
H, мм Высота проема |
H |
|
h, мм Высота притолоки |
≥ 230 (≥ 260 мм под привод) |
|
B, мм Ширина проема |
B |
|
A, мм Высота угловой стойки |
H + 110 |
|
Ab, мм Высота оси вала и барабана |
≥ A + 59 |
|
A1, мм Высота вертикальной направляющей |
А - 543 |
|
A2, мм Высота горизонтальной направляющей |
А - 106 |
|
E, мм Длина горизонтальных направляющих |
Н + 300 |
|
Db, мм Рабочая зона торсионного механизма |
зависит от размеров проема и веса щита |
|
S, мм Минимальное боковое пространство |
120 |
|
P, мм Зона расположения потолочного привода |
Н + 1 185 |
|
n, мм Перекрытие проема в открытом положении |
до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 |
 |

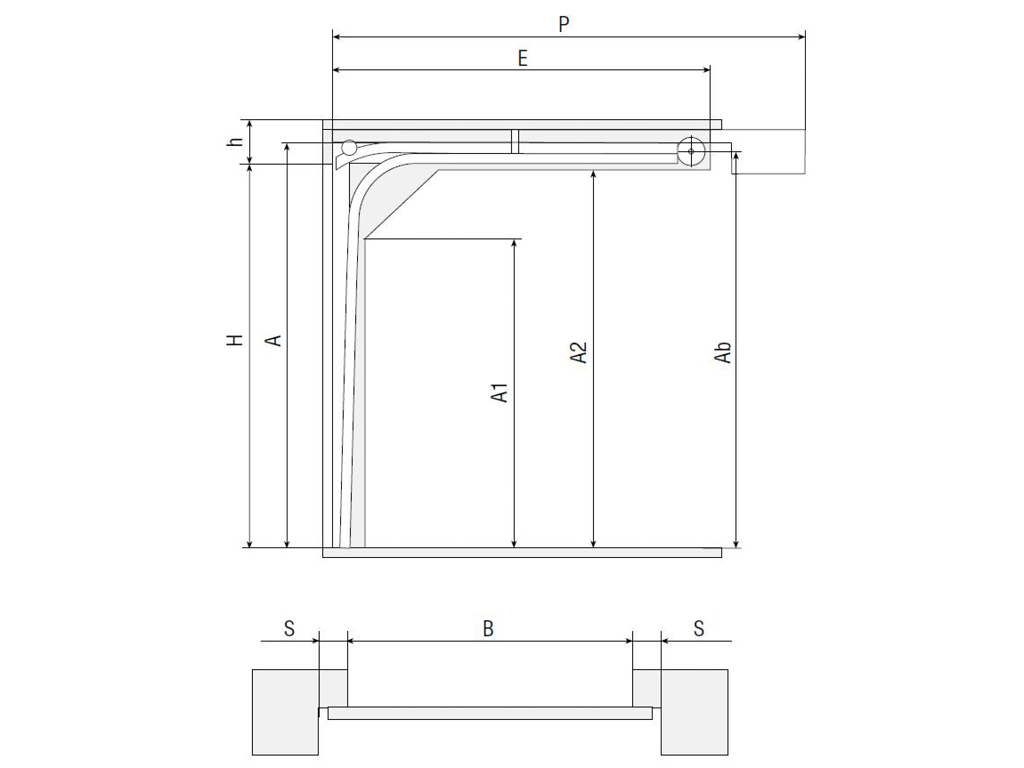

Низкий подъем, барабан сзади |
|
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА |
РАСЧЕТНАЯ ФОРМУЛА |
|
H, мм Высота проема |
H |
|
h, мм Высота притолоки |
≥ 150 (≥160 c потолочным приводом) |
|
B, мм Ширина проема |
B |
|
A, мм Высота угловой стойки |
при h > 170: H + 110; при 150 ≤ h ≤170: H + h - 60 |
|
Ab, мм Высота оси вала и барабана |
при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
|
A1, мм Высота вертикальной направляющей |
А - 543 |
|
A2, мм Высота горизонтальной направляющей |
А - 106 |
|
E, мм Длина горизонтальных направляющих |
Н + 510 |
|
Db, мм Рабочая зона торсионного механизма |
зависит от размеров проема и веса щита |
|
S, мм Минимальное боковое пространство |
120 |
|
P, мм Зона расположения потолочного привода |
Н + 1 185 |
|
n, мм Перекрытие проема в открытом положении |
240 (без привода); 40...60 (с потолочным приводом) |
 |

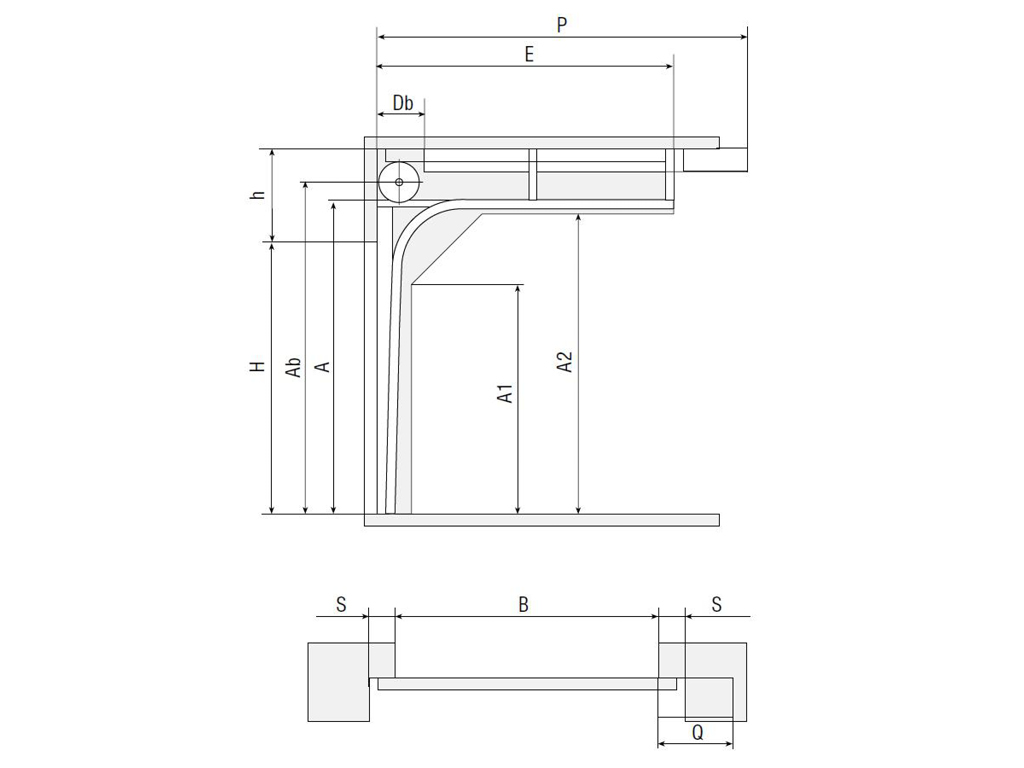

Стандартный подъем |
|
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА |
РАСЧЕТНАЯ ФОРМУЛА |
|
H, мм Высота проема |
H |
|
h, мм Высота притолоки |
R381: ≥ 420; R305: ≥ 350 |
|
B, мм Ширина проема |
B |
|
A, мм Высота угловой стойки |
R381: H + 235; R305: H + 165 |
|
Ab, мм Высота оси вала и барабана |
A + 97 |
|
A1, мм Высота вертикальной направляющей |
R381: A — 580; R305: A — 490 |
|
A2, мм Высота горизонтальной направляющей |
А - 110 |
|
E, мм Длина горизонтальных направляющих |
R381: H + 200; R305: H + 250 |
|
Db, мм Рабочая зона торсионного механизма |
зависит от размеров проема и веса щита |
|
S, мм Минимальное боковое пространство |
120 |
|
P, мм Зона расположения потолочного привода |
Н + 1 060 |
|
Q, мм Зона расположения привода на вал |
300 |
 |

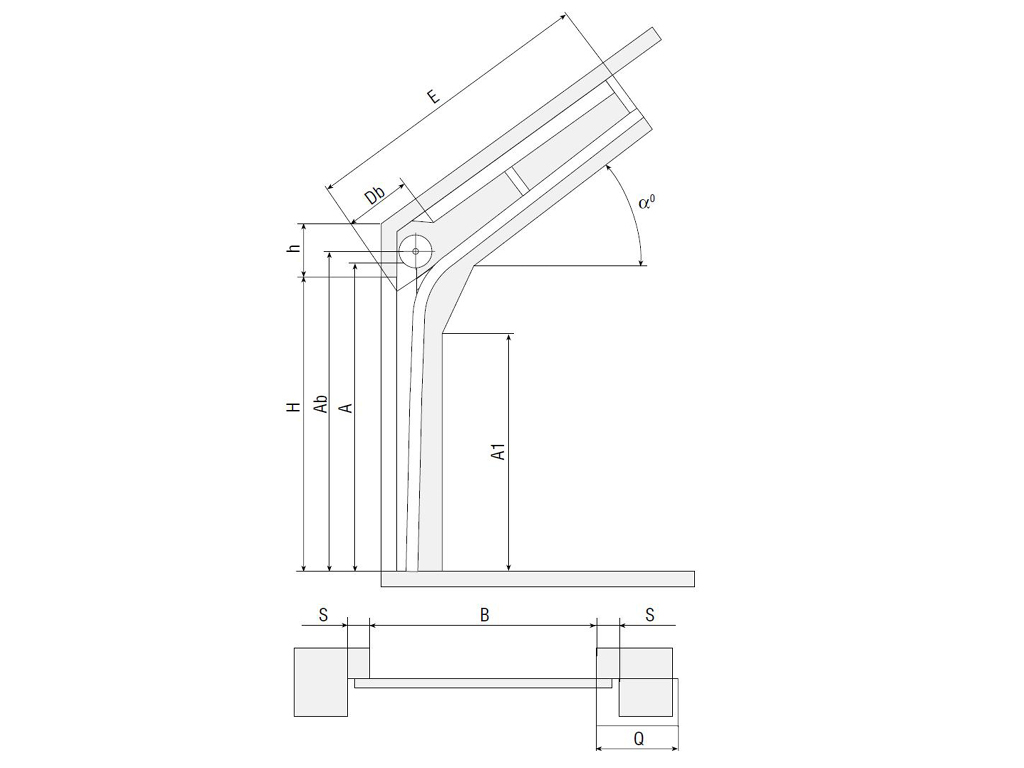

Стандартный наклонный подъем |
|
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА |
РАСЧЕТНАЯ ФОРМУЛА |
|
H, мм Высота проема |
H |
|
h, мм Высота притолоки |
> 500 |
|
B, мм Ширина проема |
B |
|
A, мм Высота угловой стойки |
H + 250…985 |
|
Ab, мм Высота оси вала и барабана |
А + 86/97 |
|
A1, мм Высота вертикальной направляющей |
Н - 300 |
|
E, мм Длина горизонтальных направляющих |
зависит от угла α° |
|
Db, мм Рабочая зона торсионного механизма |
зависит от размеров проема и веса щита |
|
S, мм Минимальное боковое пространство |
120 |
|
α° Угол наклона направляющих к горизонтали |
5...65 (кратен 5°) |
|
Q, мм Зона расположения привода на вал |
300 |
 |

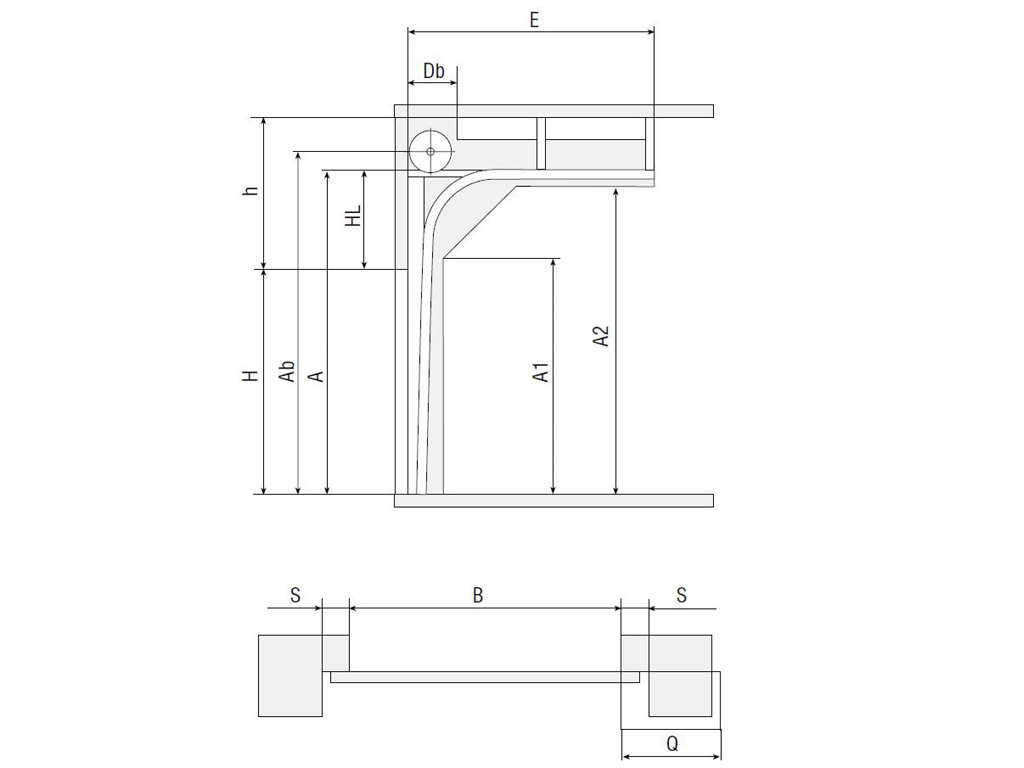

Высокий подъем |
|
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА |
РАСЧЕТНАЯ ФОРМУЛА |
|
H, мм Высота проема |
H |
|
h, мм Высота притолоки |
≥ 660 |
|
B, мм Ширина проема |
B |
|
HL, мм Расстояние от уровня горизонтальных направляющих до проема |
по умолчанию h - 330 |
|
A, мм Высота угловой стойки |
H + HL |
|
Ab, мм Высота оси вала и барабана |
A + 86/97 |
|
A1, мм Высота вертикальной направляющей |
А - 580 |
|
A2, мм Высота горизонтальной направляющей |
А - 53 |
|
E, мм Длина горизонтальных направляющих |
H - НL + 470...600 |
|
Db, мм Рабочая зона торсионного механизма |
зависит от размеров проема и веса щита |
|
S, мм Минимальное боковое пространство |
120 |
|
Q, мм Зона расположения привода на вал |
300 |
 |

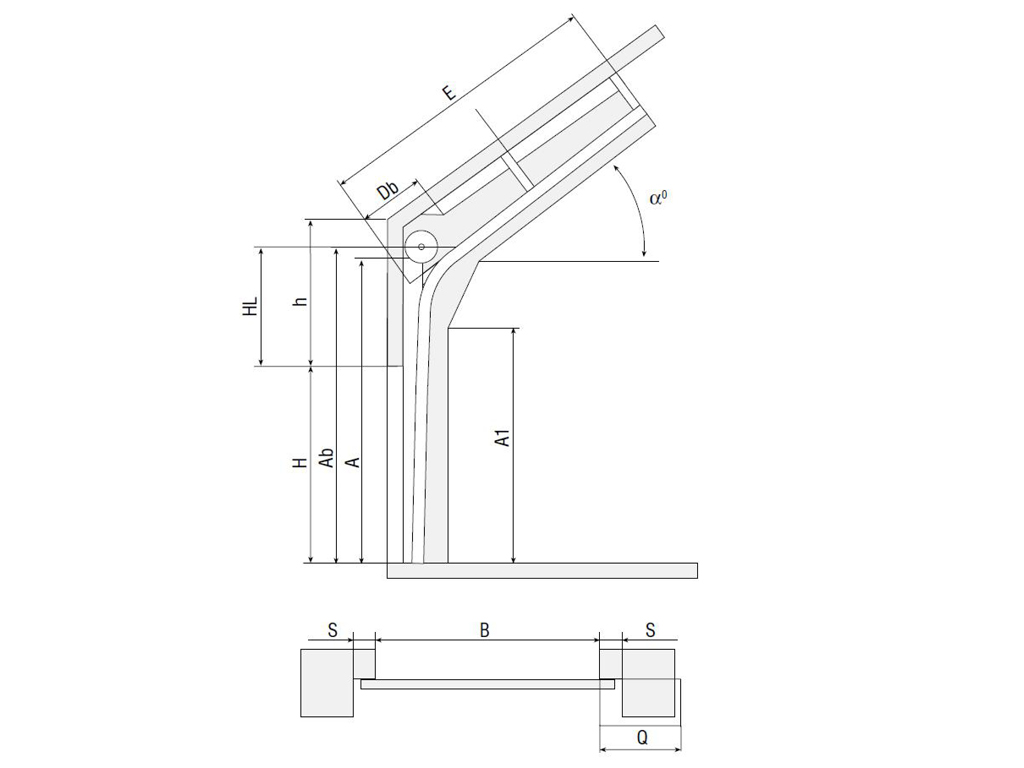

Наклонный высокий подъем |
|
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА |
РАСЧЕТНАЯ ФОРМУЛА |
|
H, мм Высота проема |
H |
|
h, мм Высота притолоки |
≥ 660 |
|
B, мм Ширина проема |
B |
|
HL, мм Расстояние от уровня горизонтальных направляющих до проема |
330 |
|
A, мм Высота угловой стойки |
H + HL + 15...749 |
|
Ab, мм Высота оси вала и барабана |
≤ А + 86/97 |
|
A1, мм Высота вертикальной направляющей |
Н + HL - 330...580 |
|
E, мм Длина горизонтальных направляющих |
зависит от угла α° |
|
Db, мм Рабочая зона торсионного механизма |
зависит от размеров проема и веса щита |
|
S, мм Минимальное боковое пространство |
120 |
|
α° Угол наклона направляющих к горизонтали |
5...65 (кратен 5°) |
|
Q, мм Зона расположения привода на вал |
300 |
 |

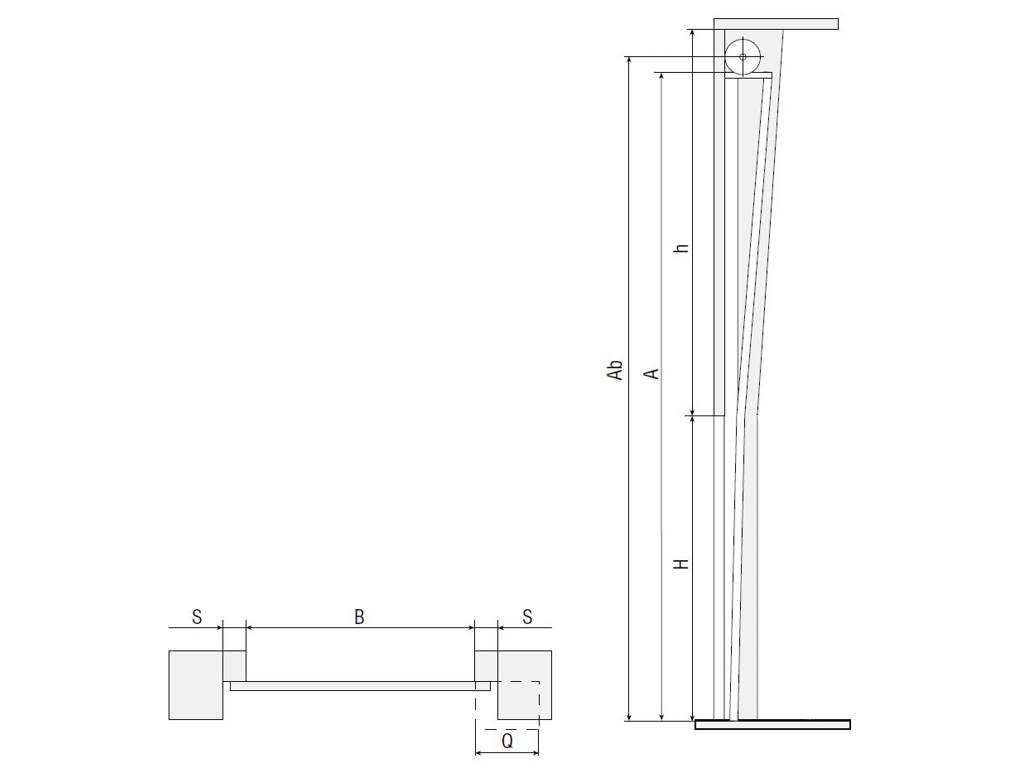

Вертикальный подъем |
|
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА |
РАСЧЕТНАЯ ФОРМУЛА |
|
H, мм Высота проема |
H |
|
h, мм Высота притолоки |
> H + 500 |
|
B, мм Ширина проема |
B |
|
A, мм Высота угловой стойки |
2H + 120 |
|
Ab, мм Высота оси вала и барабана |
A + 166 |
|
A1, мм Высота вертикальной направляющей |
H |
|
S, мм Минимальное боковое пространство |
120 |
|
Q, мм Зона расположения привода на вал |
300 |
 |

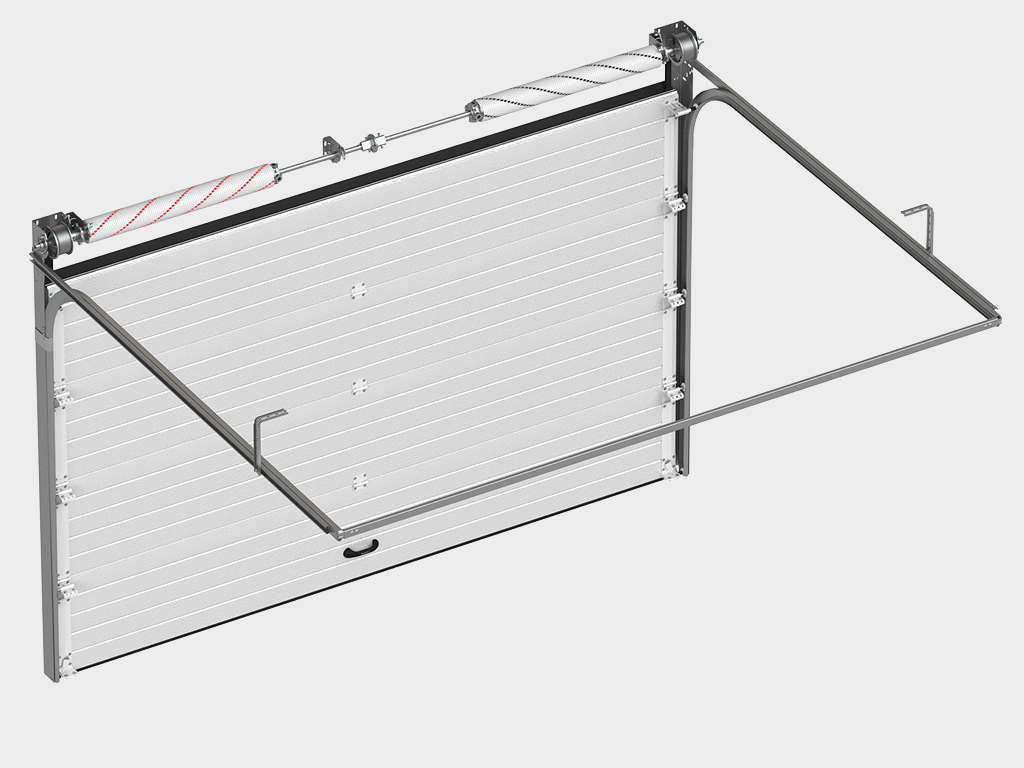

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и с усилением под внутренние петли и боковые опоры. |
 |

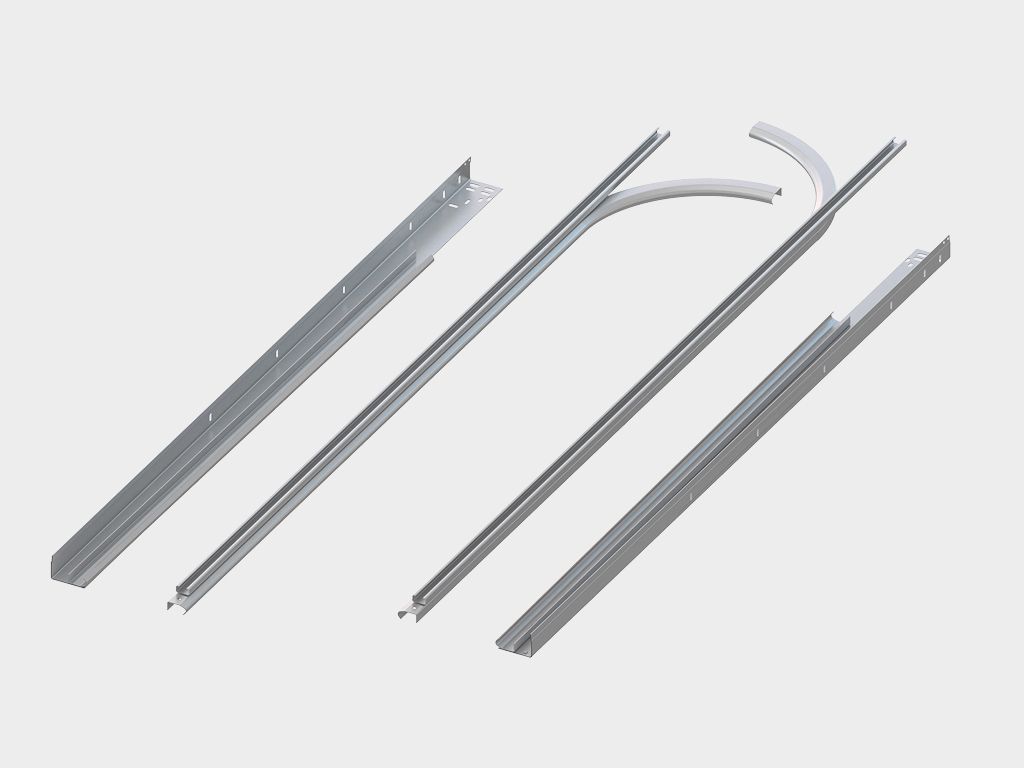

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации. |
 |

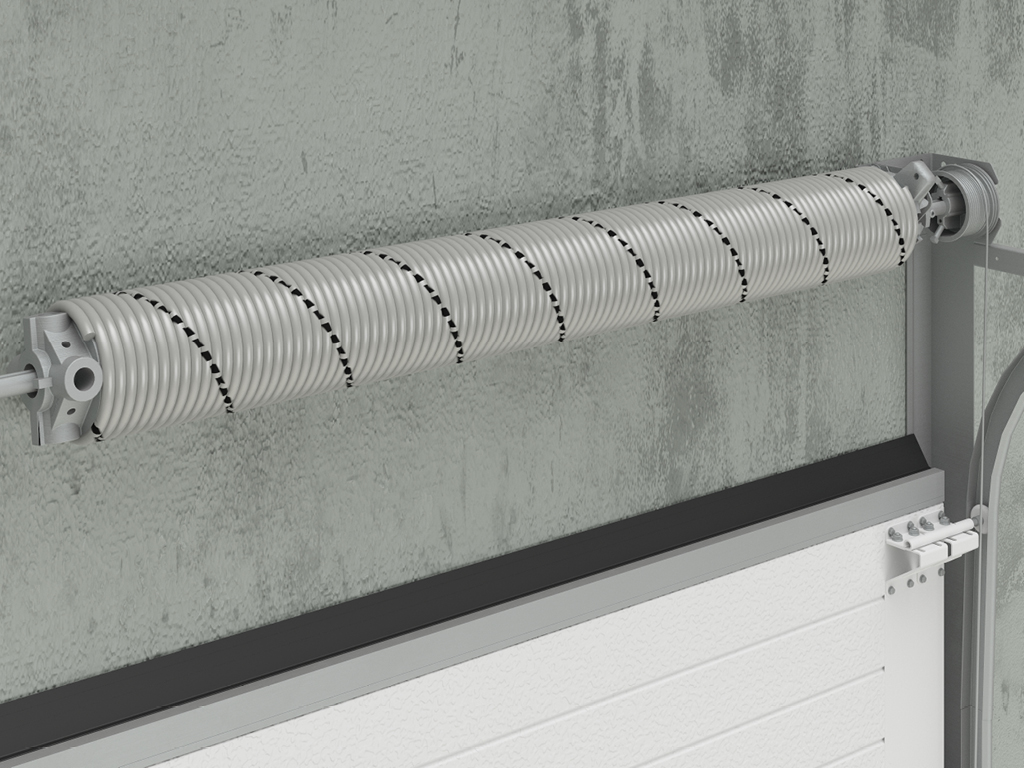

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий. |
 |

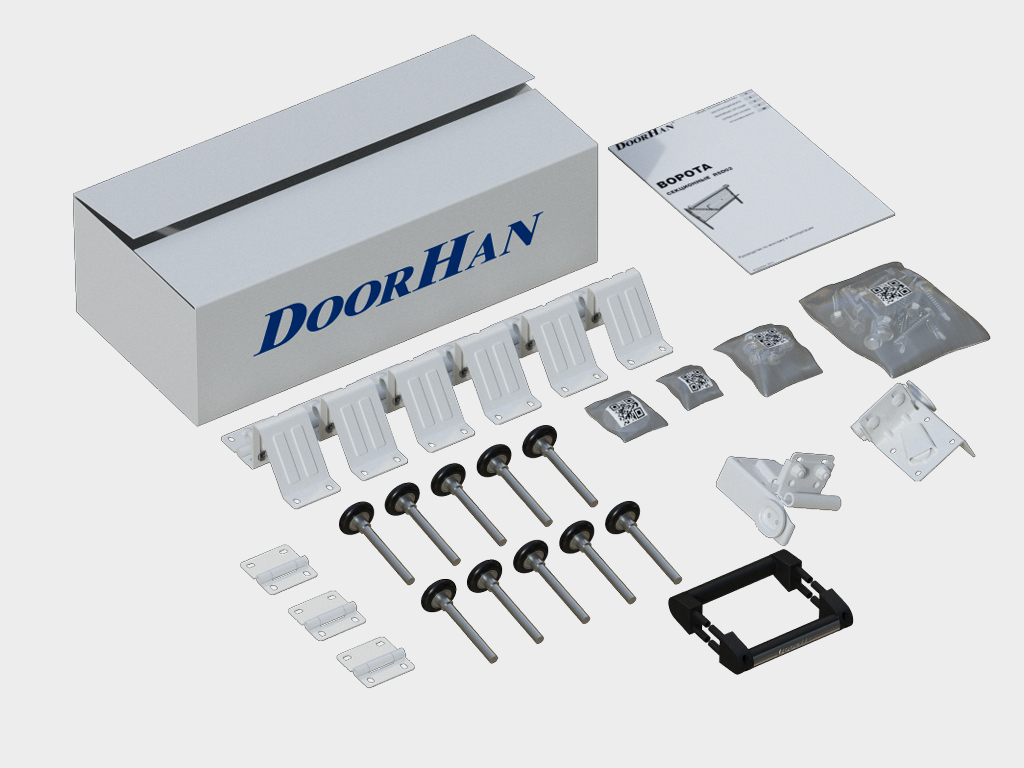

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. |
 |

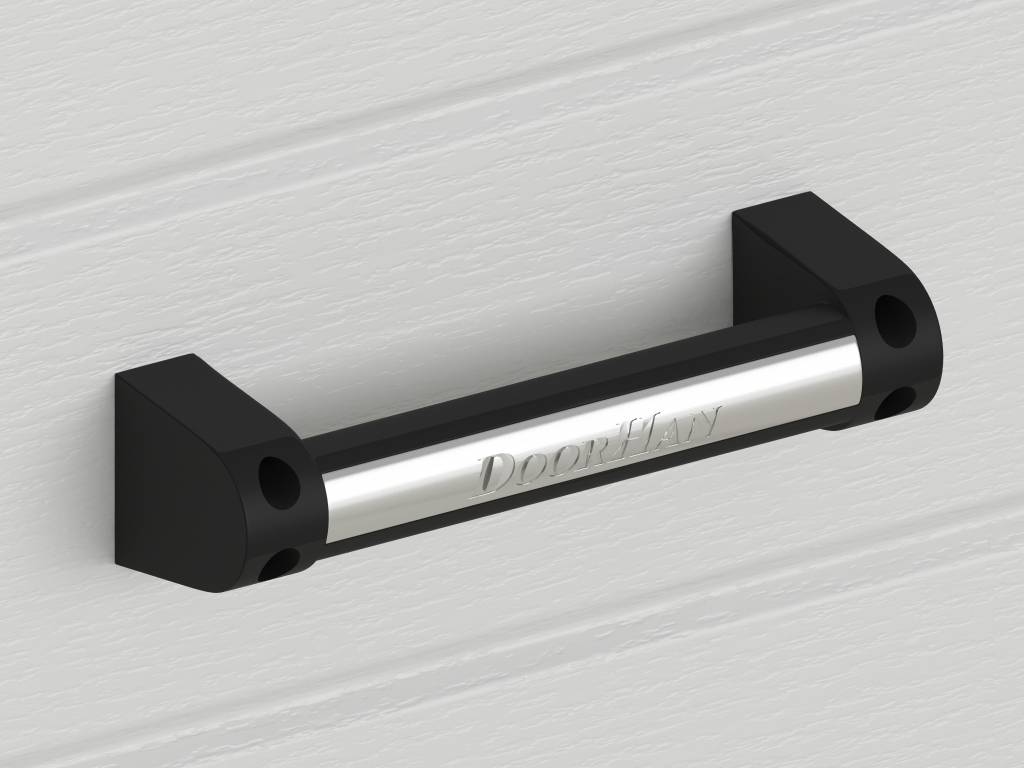

Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот. |
 |

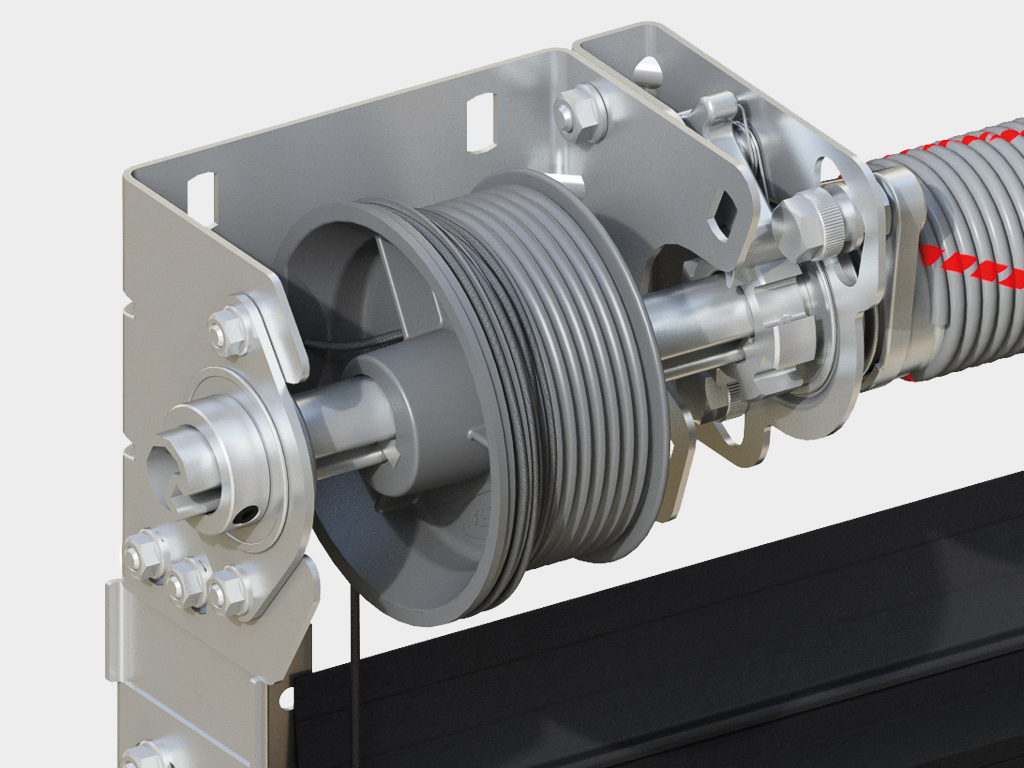

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться). |
 |

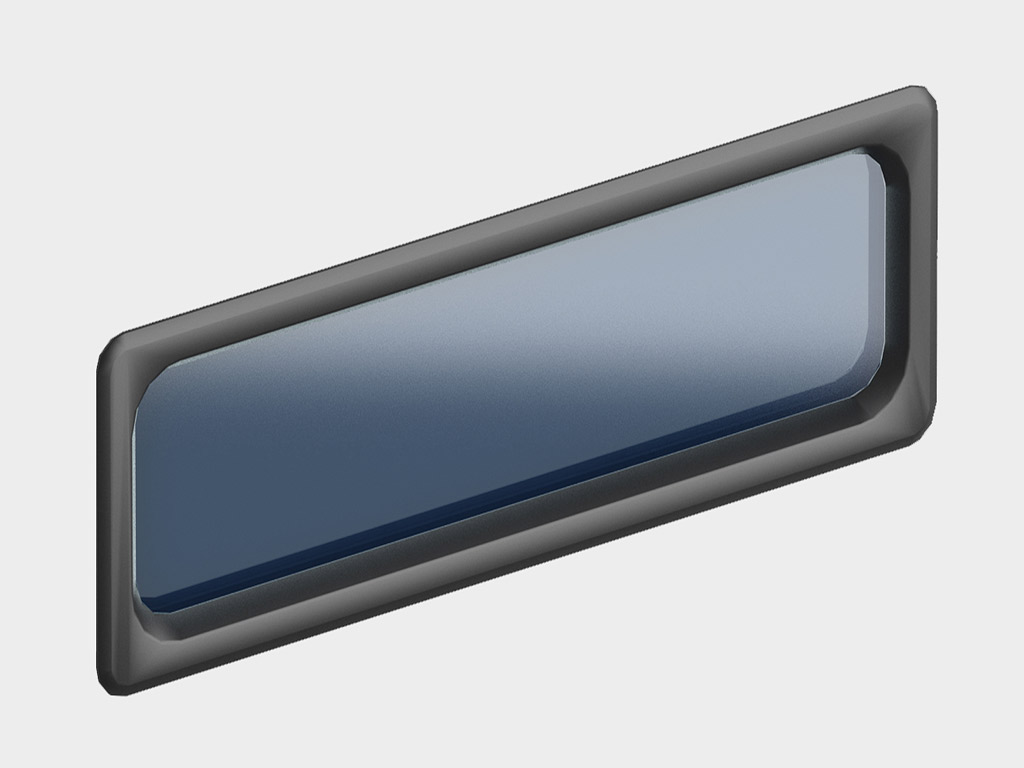

Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета. |
 |

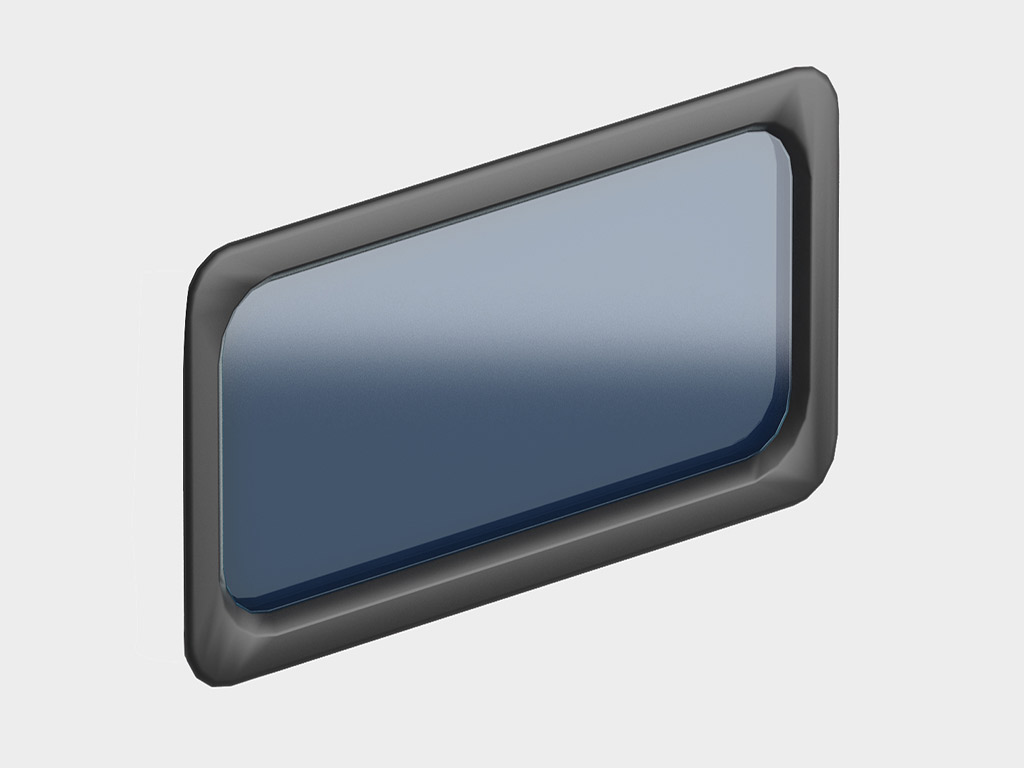

Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета. |
 |

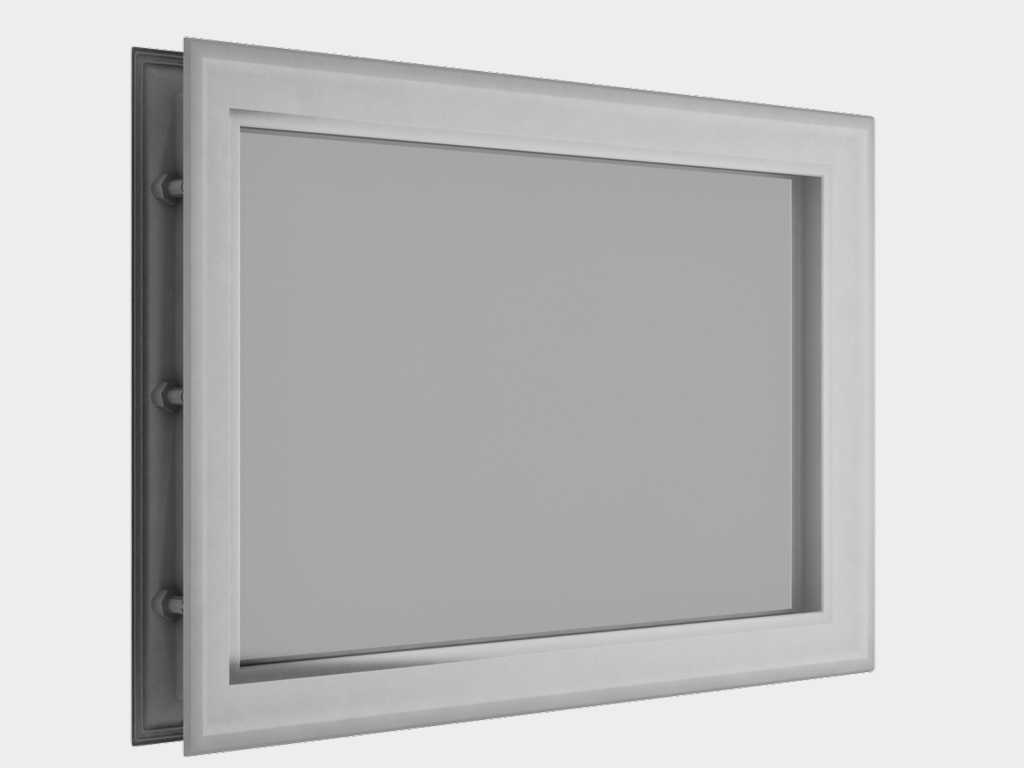

Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета. |
 |

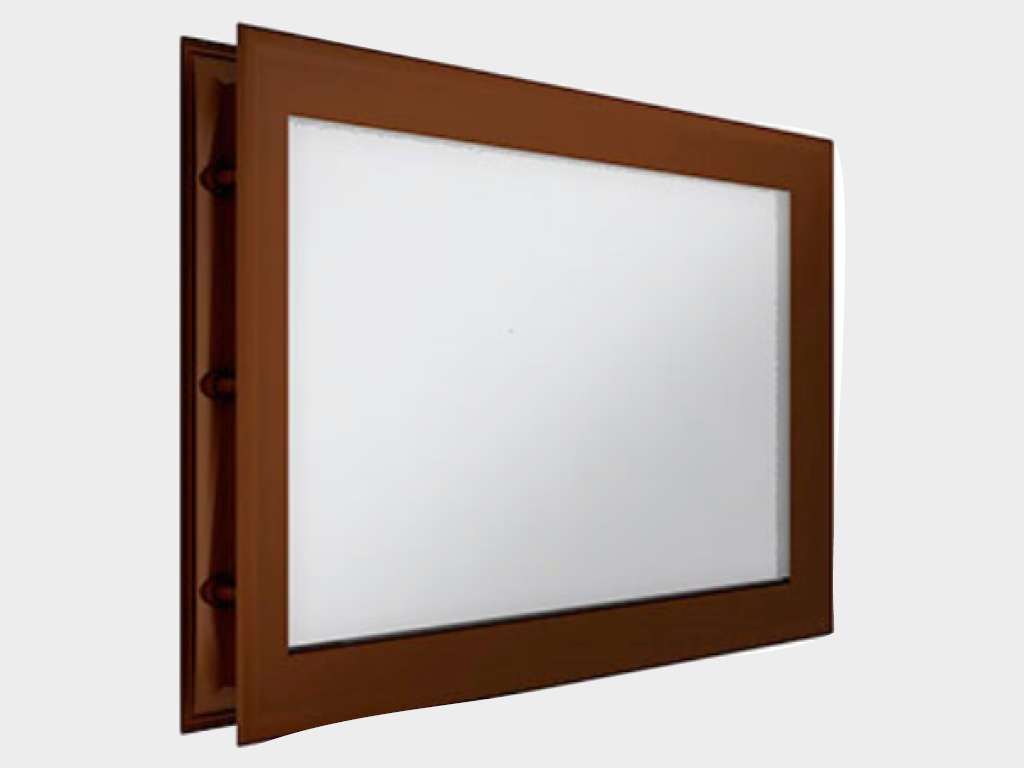

Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета. |
 |

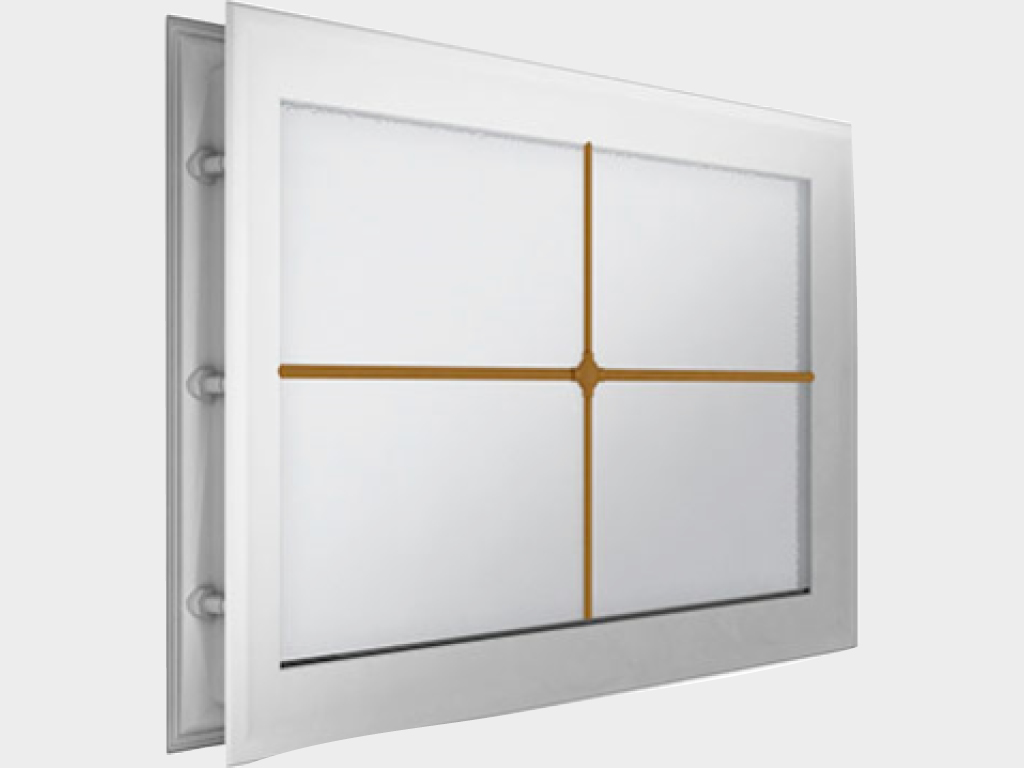

Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета. |
 |

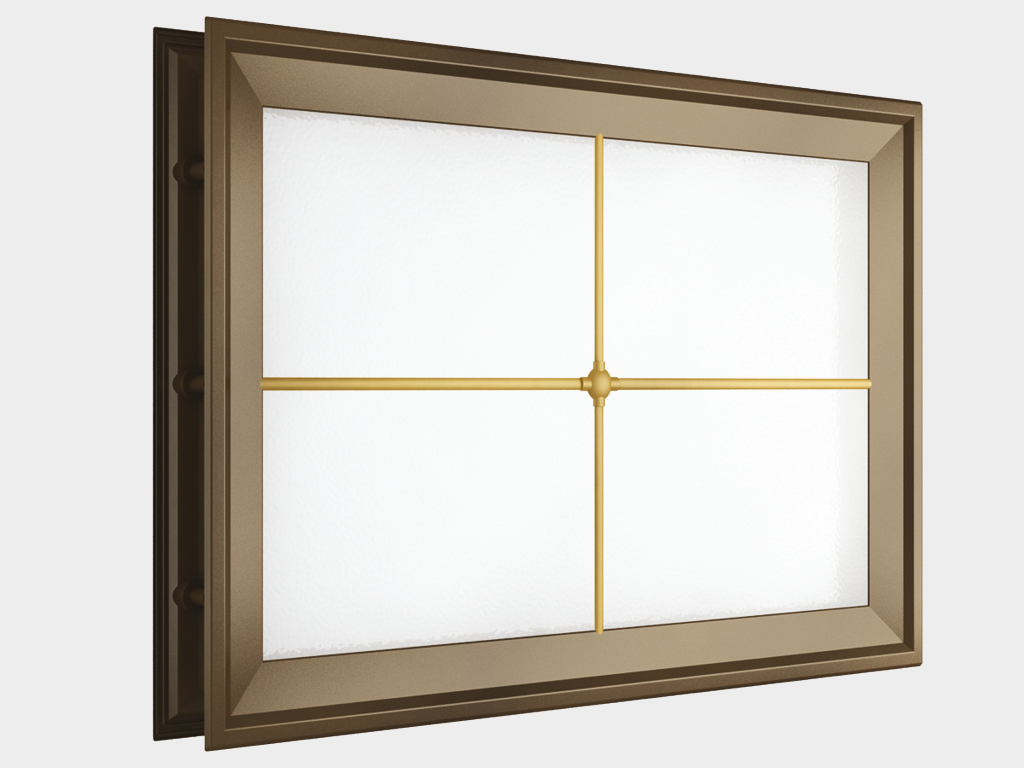

Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета. |
 |

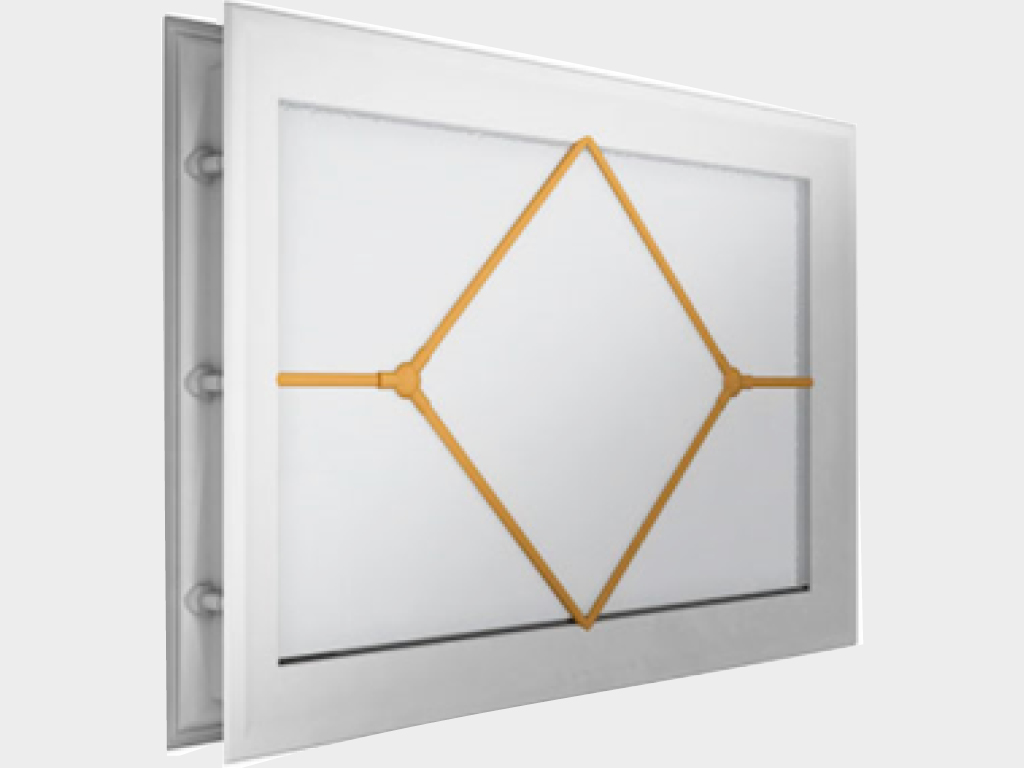

Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета. |
 |

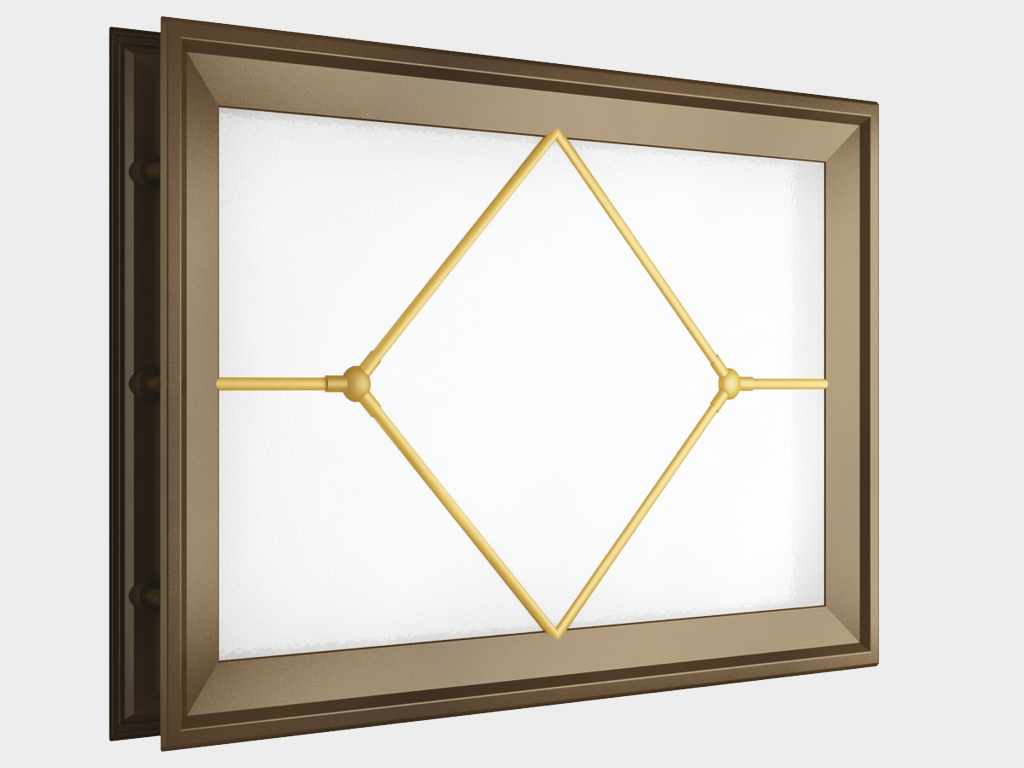

Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета. |
|
|
Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот. |
 |

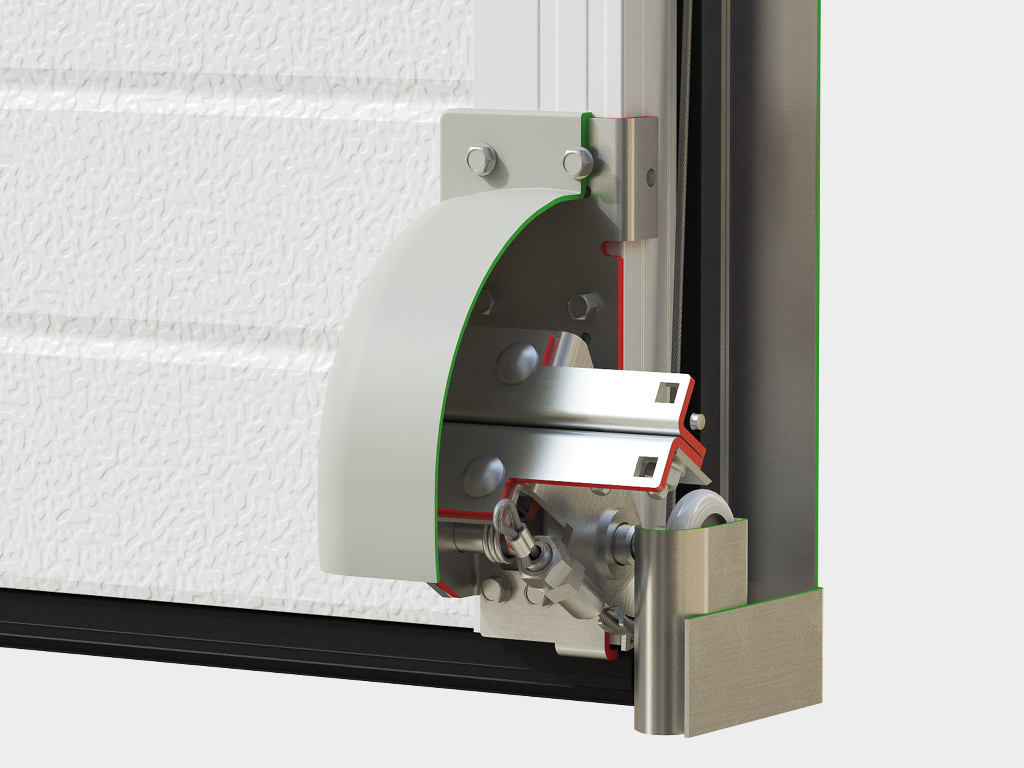

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть. |
 |

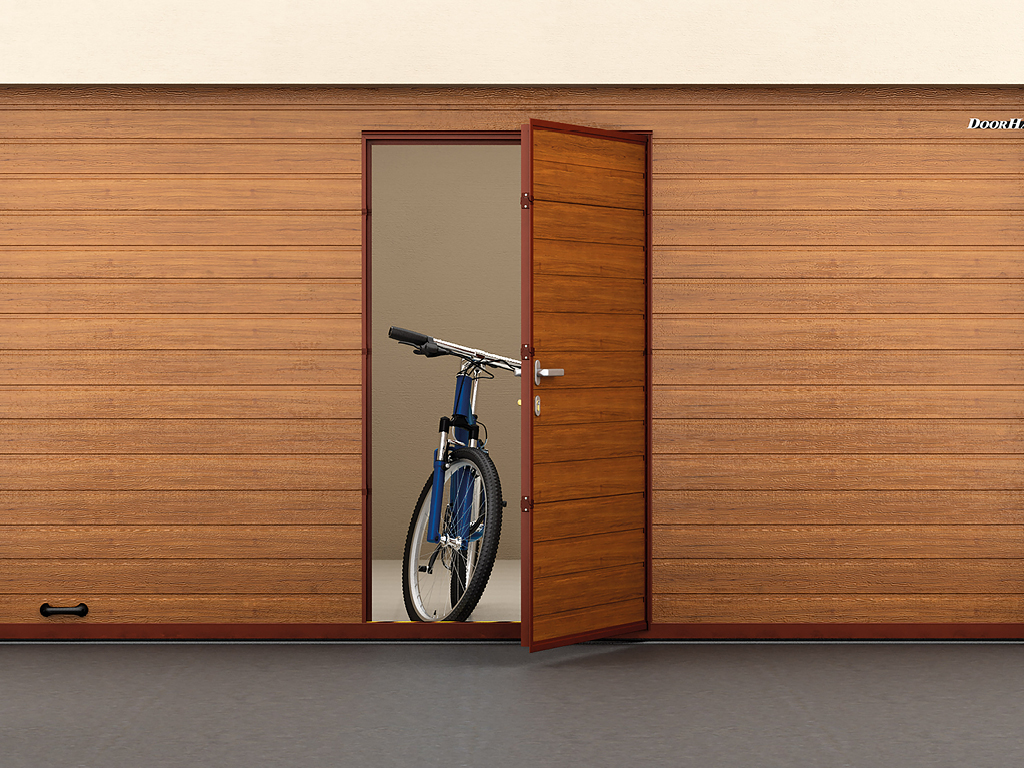

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. |
 |
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки. |
 |

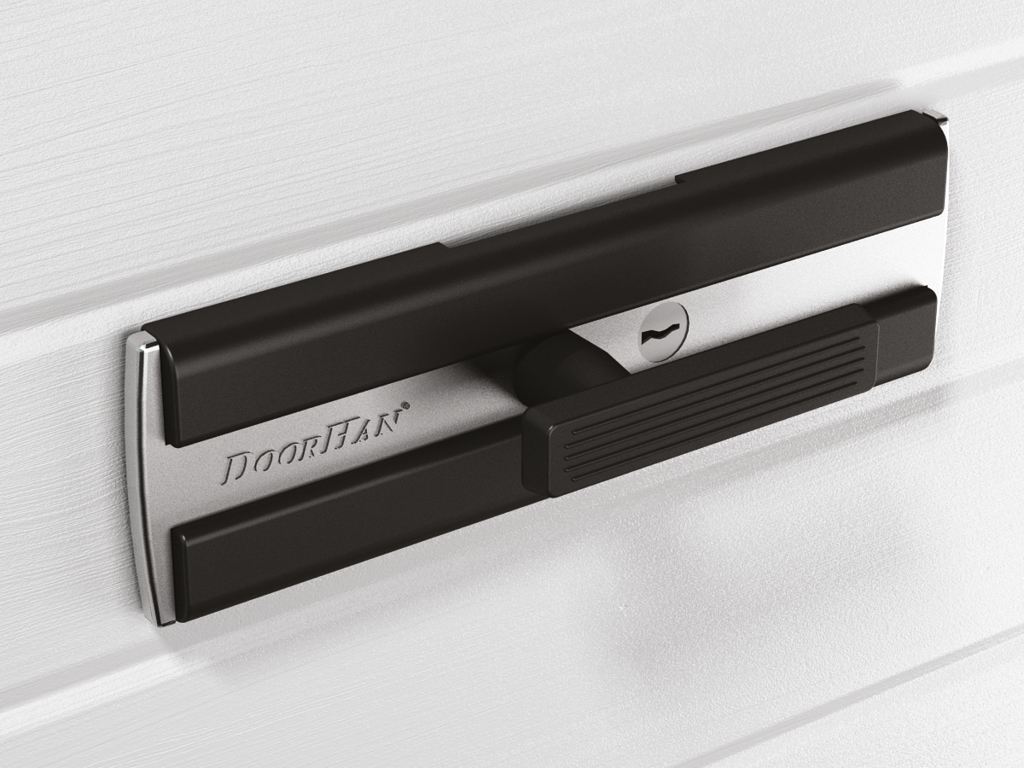

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы. |
 |

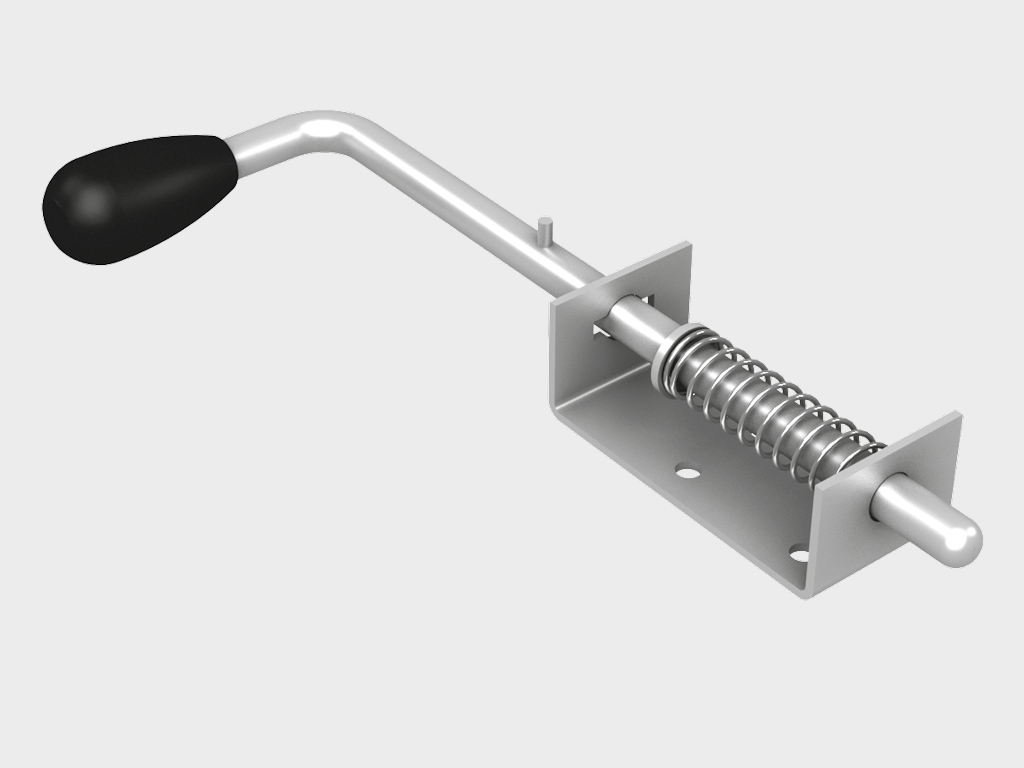

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью. |
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
ПРИМЕЧАНИЕ |
|
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) |
1,13 (А) |
значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм |
|
Звукоизоляция, дБ, класс (ГОСТ 31174) |
24 (А) |
|
|
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) |
460 (В) |
|
|
Безотказность, количество циклов открывания-закрывания, не менее |
25 000 |
|
|
Усилие ручного открывания и закрывания, Н, не более |
150 |
|
|
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) |
250 |
|
|
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) |
4,9 |
|
|
Вес полотна ворот, кг/м² |
13 |
точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированы, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
 |

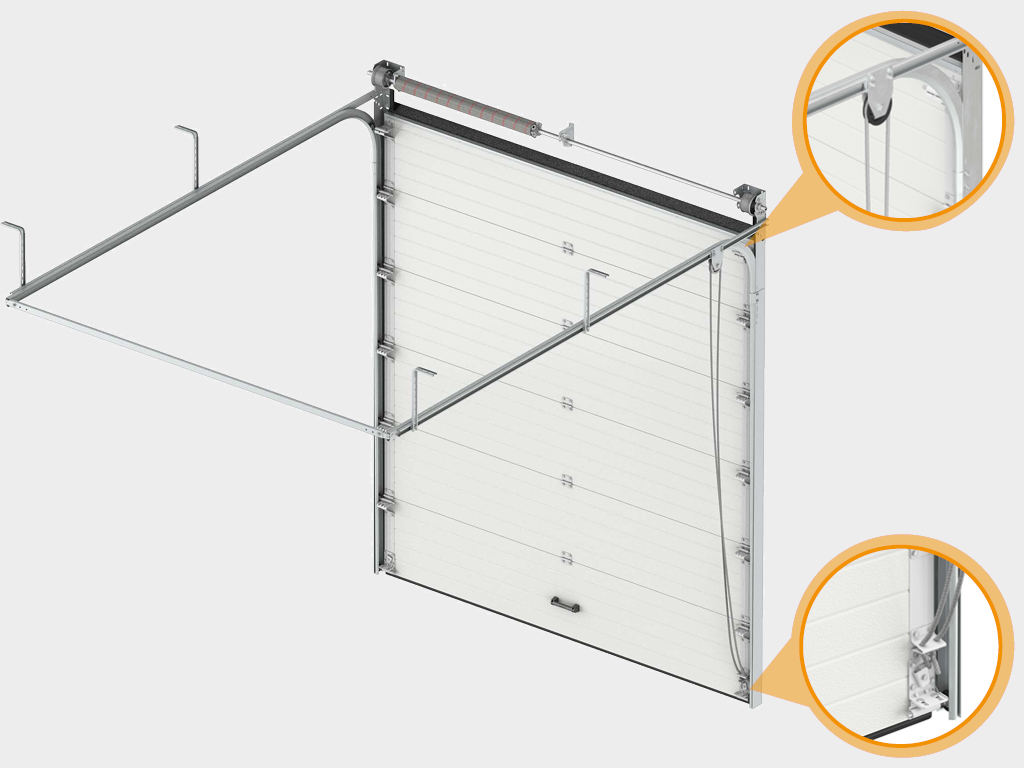

Система ручного веревочного привода позволяет осуществлять подъем и опускание полотна ворот, перекрывающих достаточно высокие проемы (более 2 метров), без использования ручных цепных приводов либо электроприводов. Доступна для стандартного и низкого типов подъема. |
 |

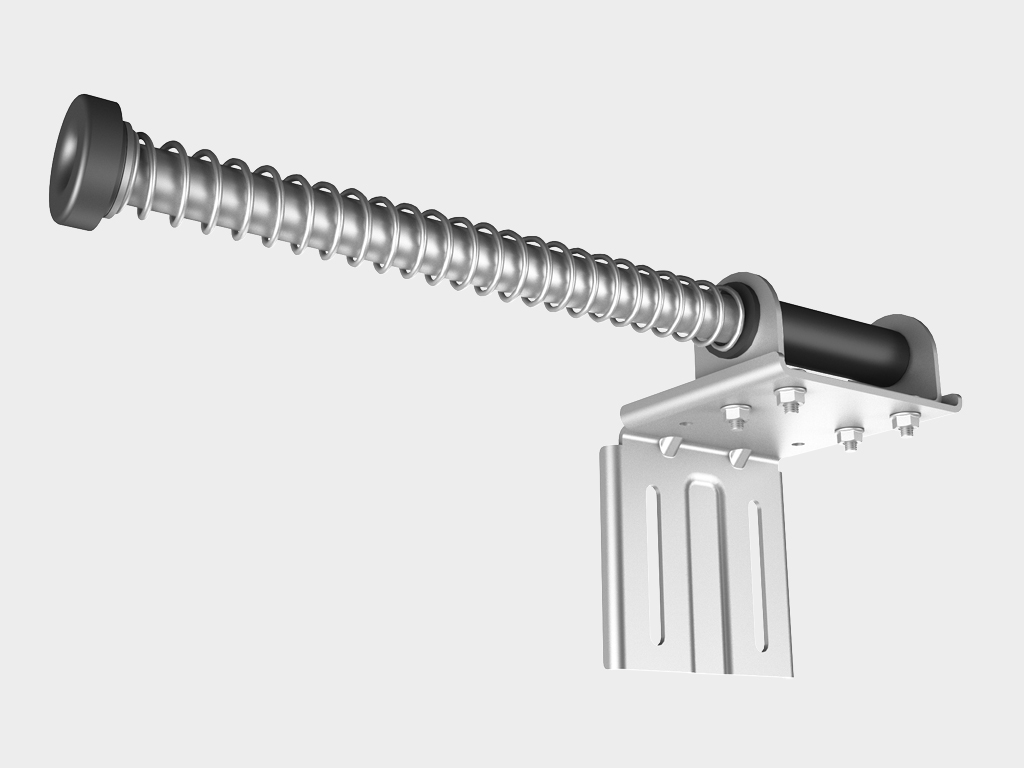

Новые амортизаторы улучшенной конструкции — стандартный и удлиненный. Обладают повышенной прочностью, имеют большой диапазон регулировок, бесшумны при работе. |
 |

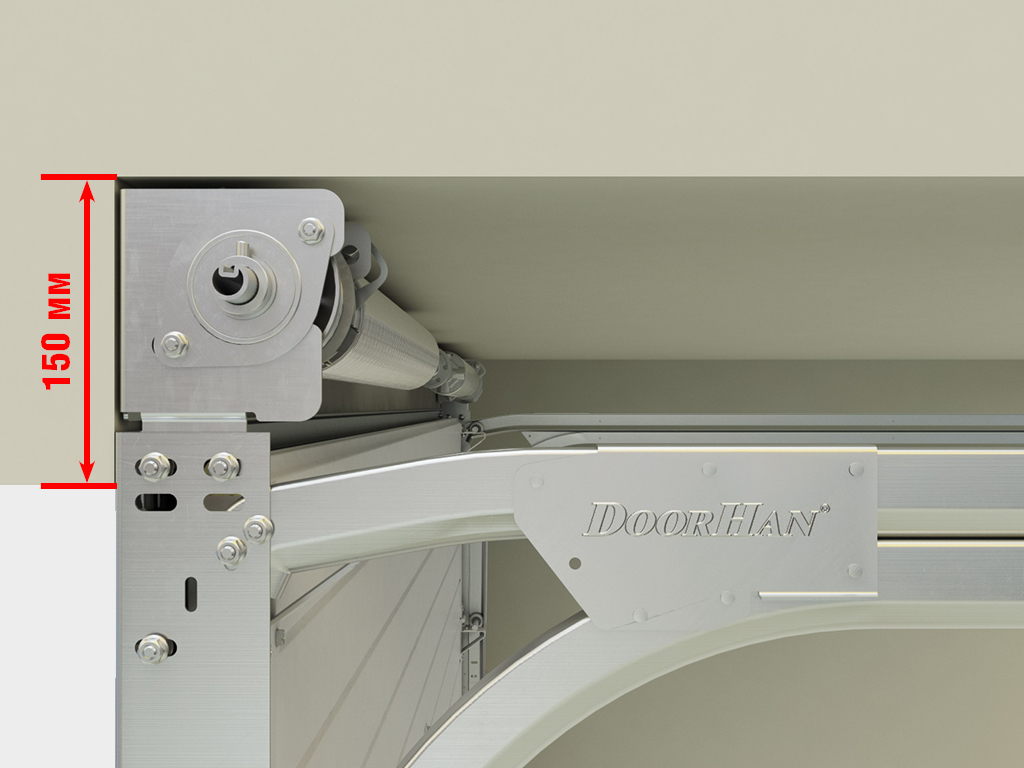

Благодаря новому кронштейну ворота серии RSD02 с системой барабан впереди могут устанавливаться в небольшие помещения с низкой притолокой от 160 мм. |
 |

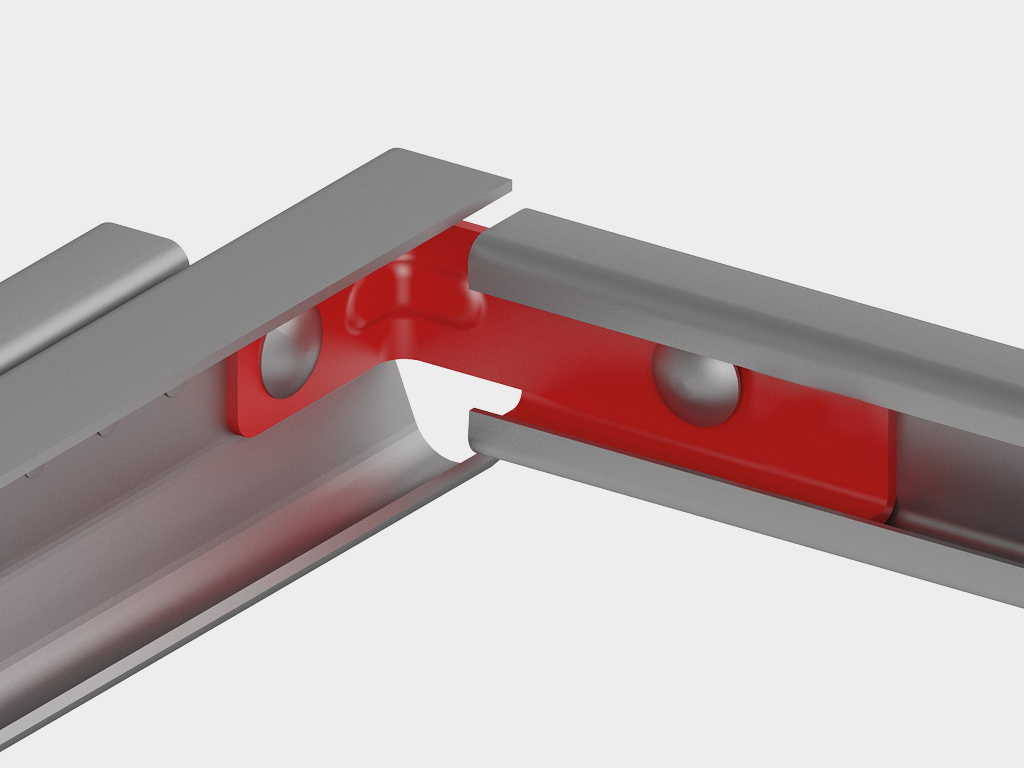

Универсальная система крепления С-профиля гарантирует простой и безошибочный монтаж. |
 |
Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем. |
 |

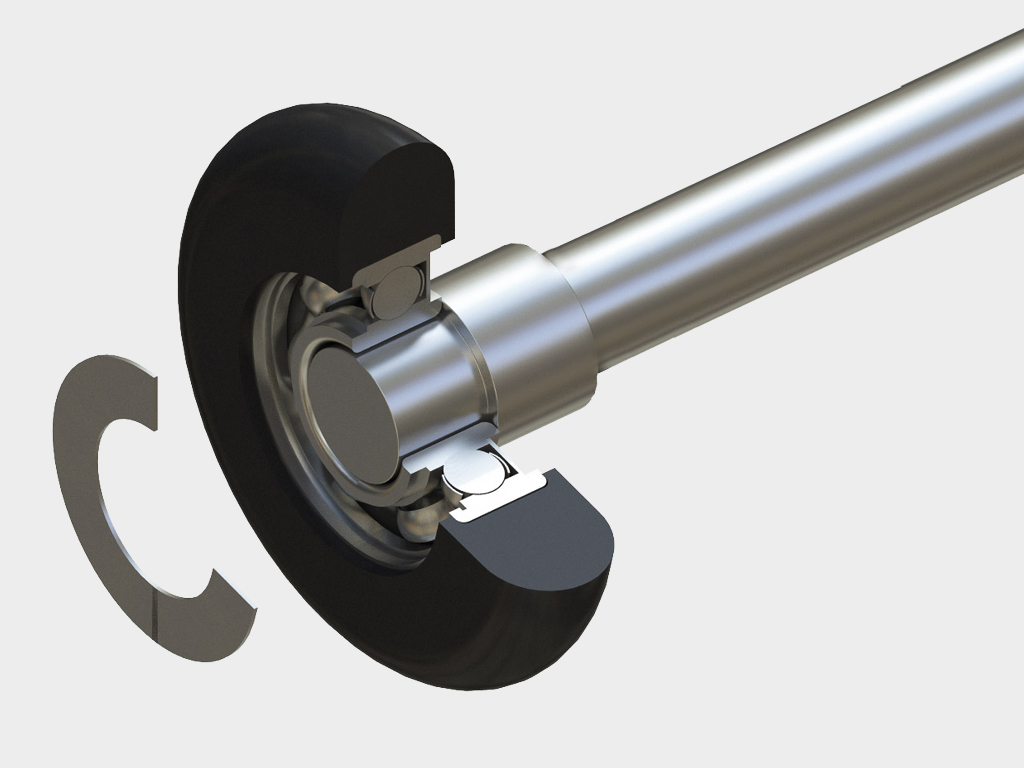

Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы. |
 |

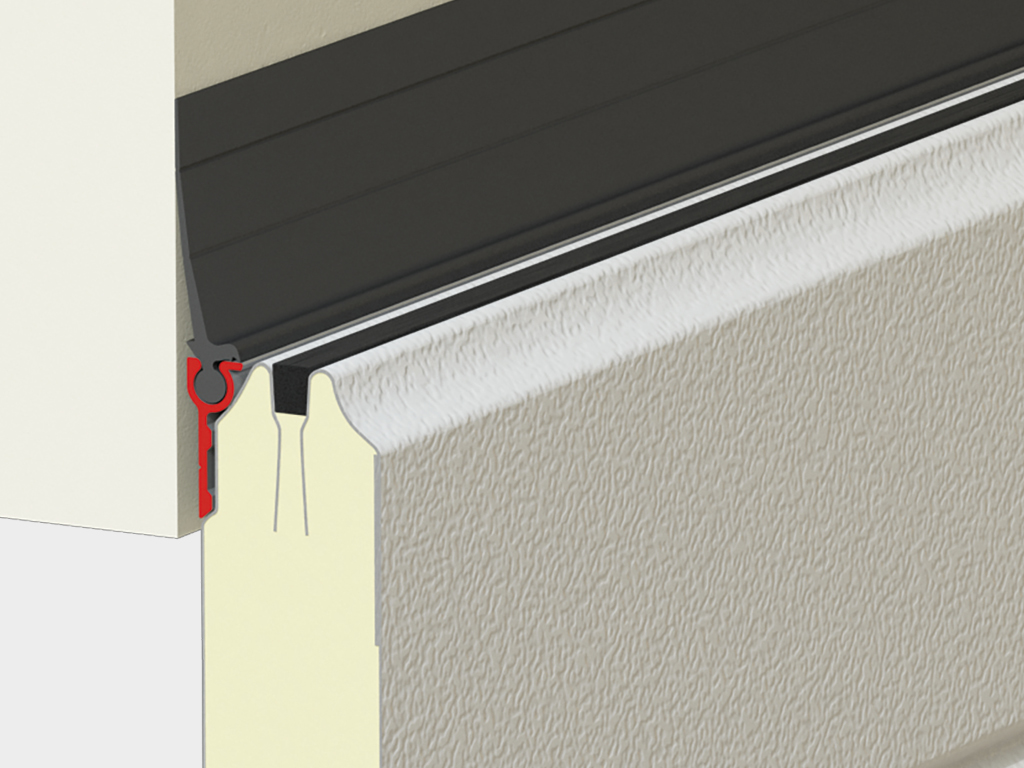

Односторонний верхний профиль позволяет сохранить терморазрыв панели (отсутствие «мостика холода»), что снижает образование конденсата и наледи на внутренней стороне щита. |

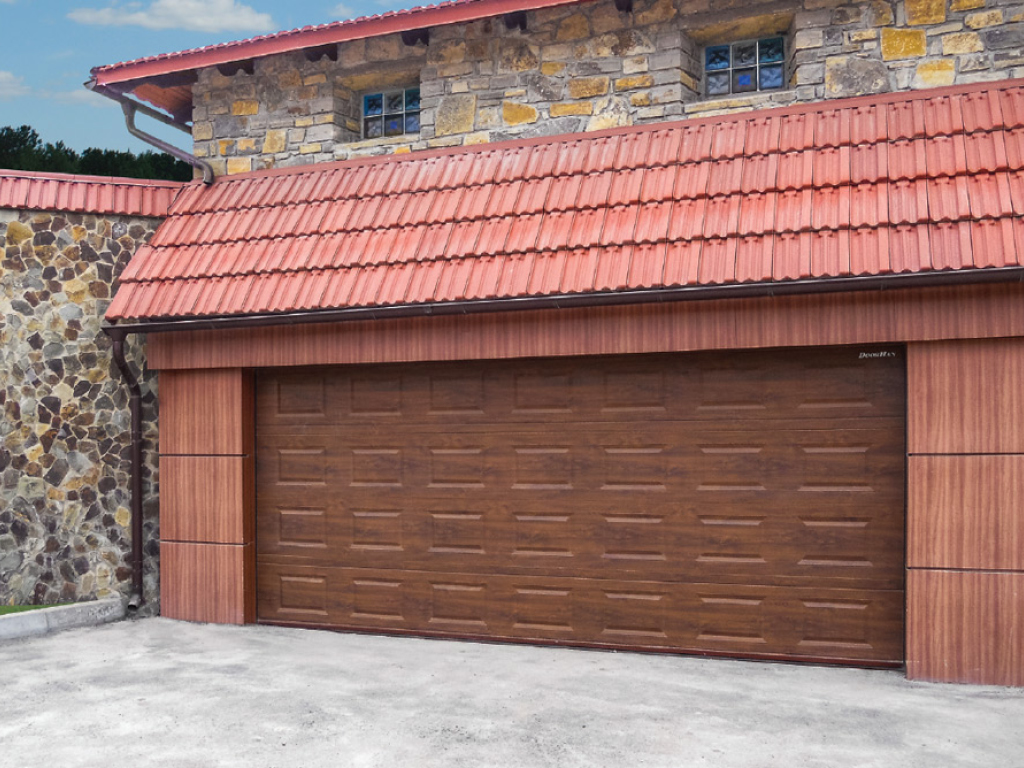

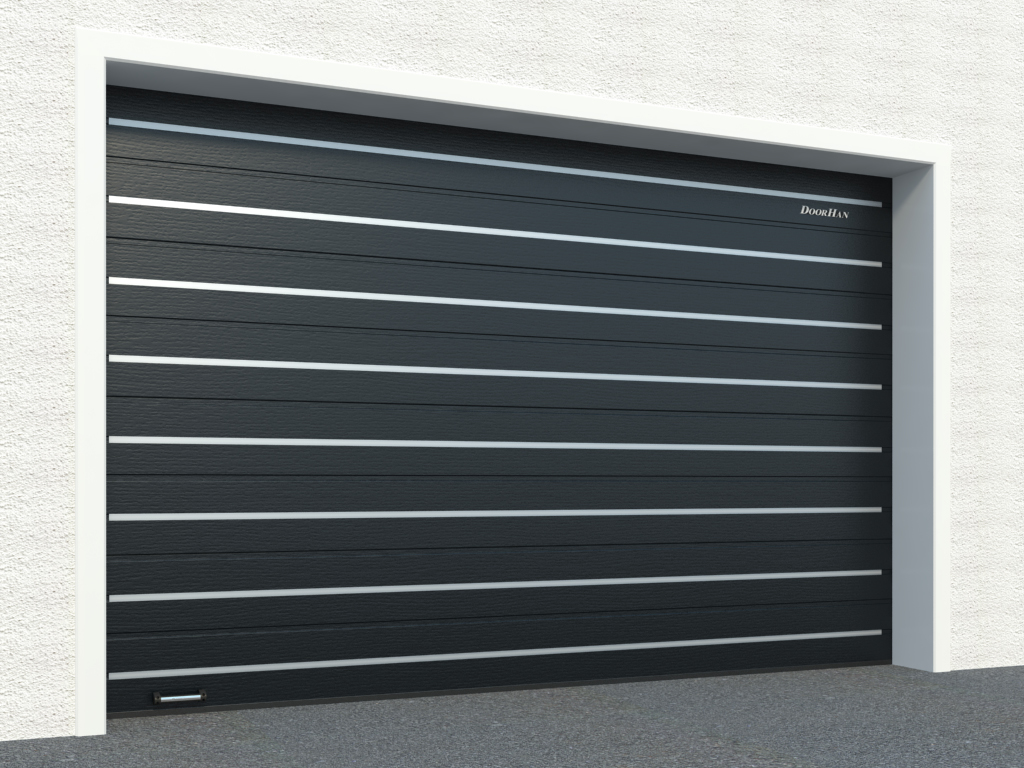

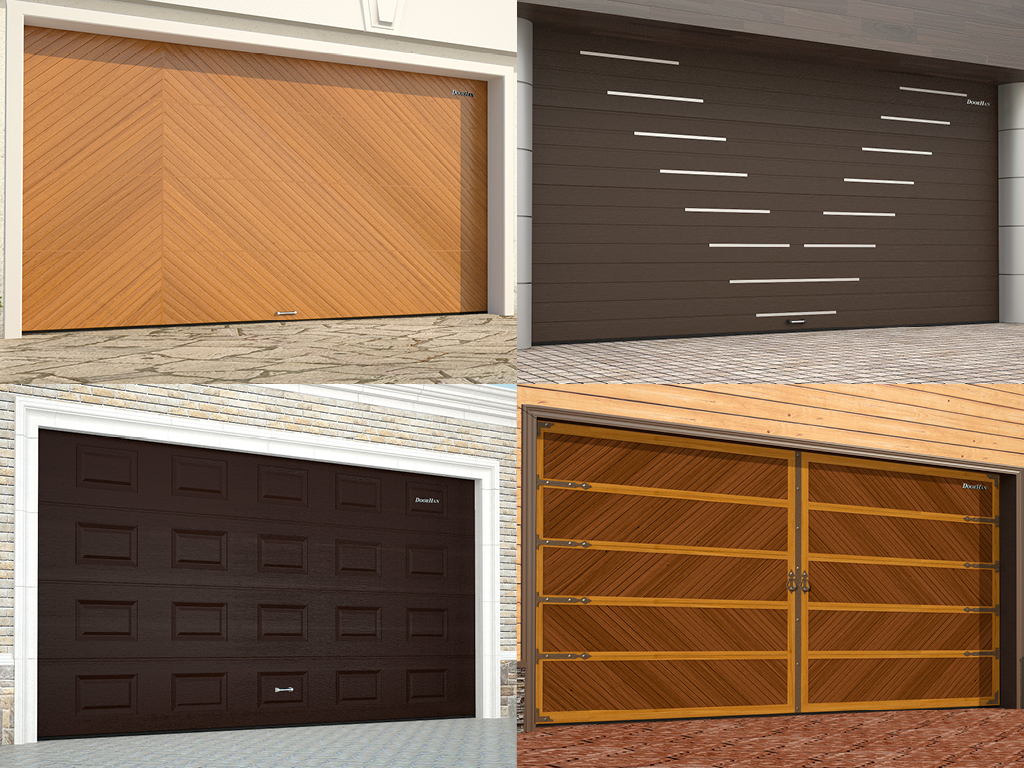

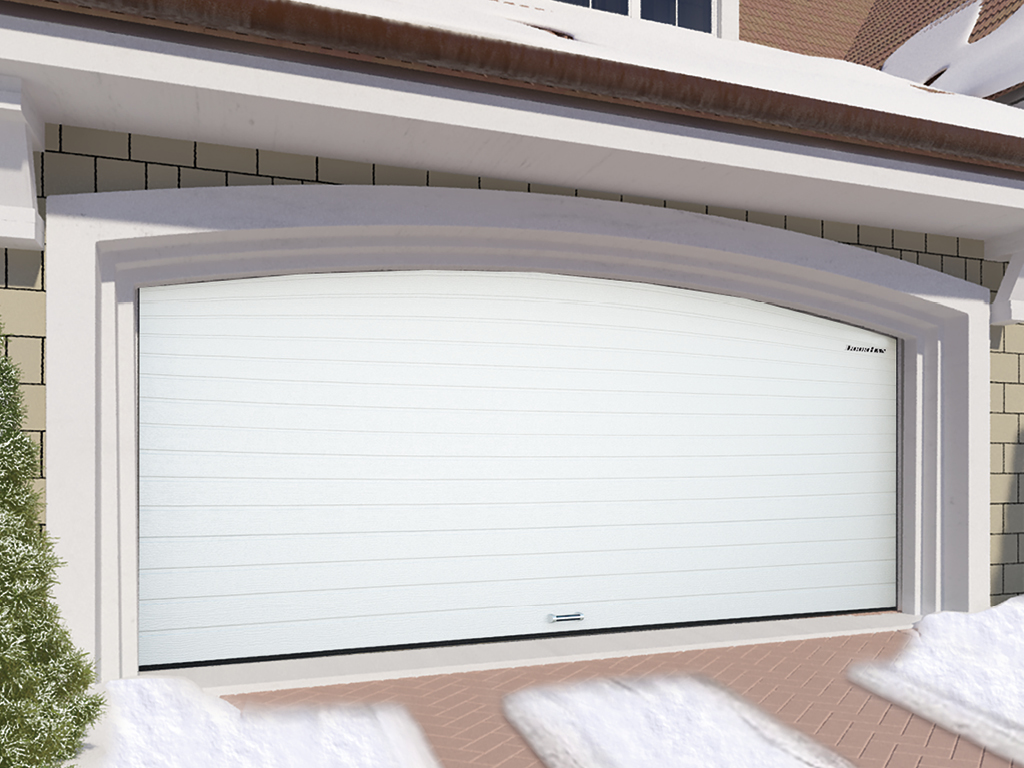

Гаражные секционные ворота RSD02, дизайн «филенка»

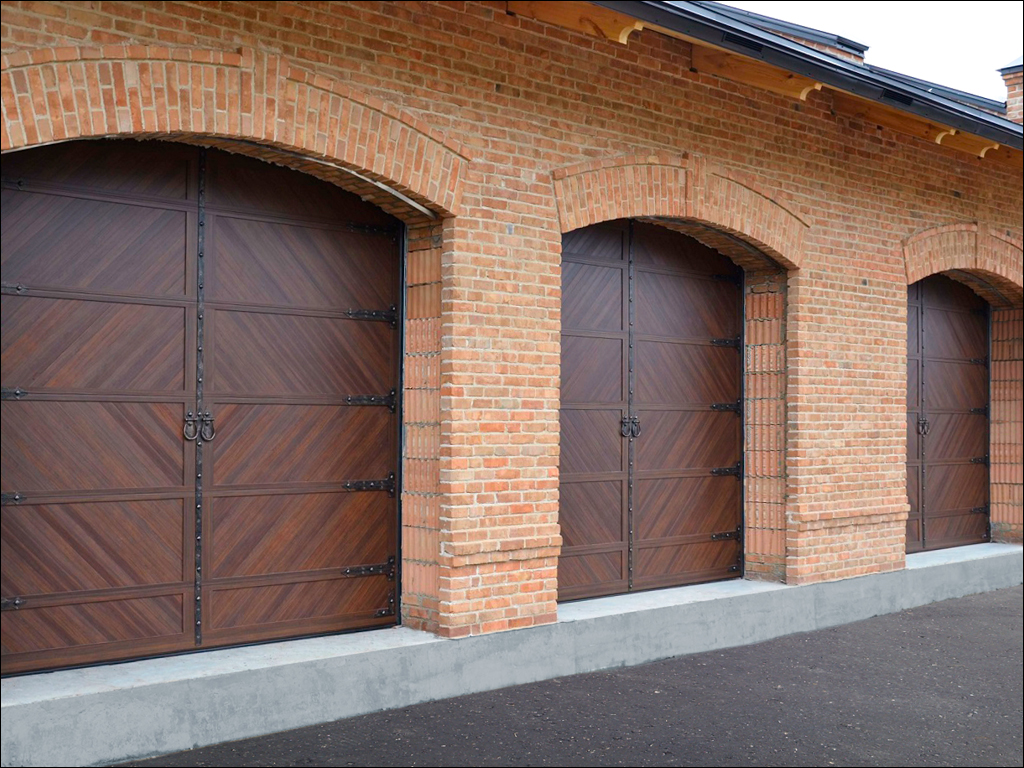

Гаражные секционные ворота RSD02, дизайн Premium Country

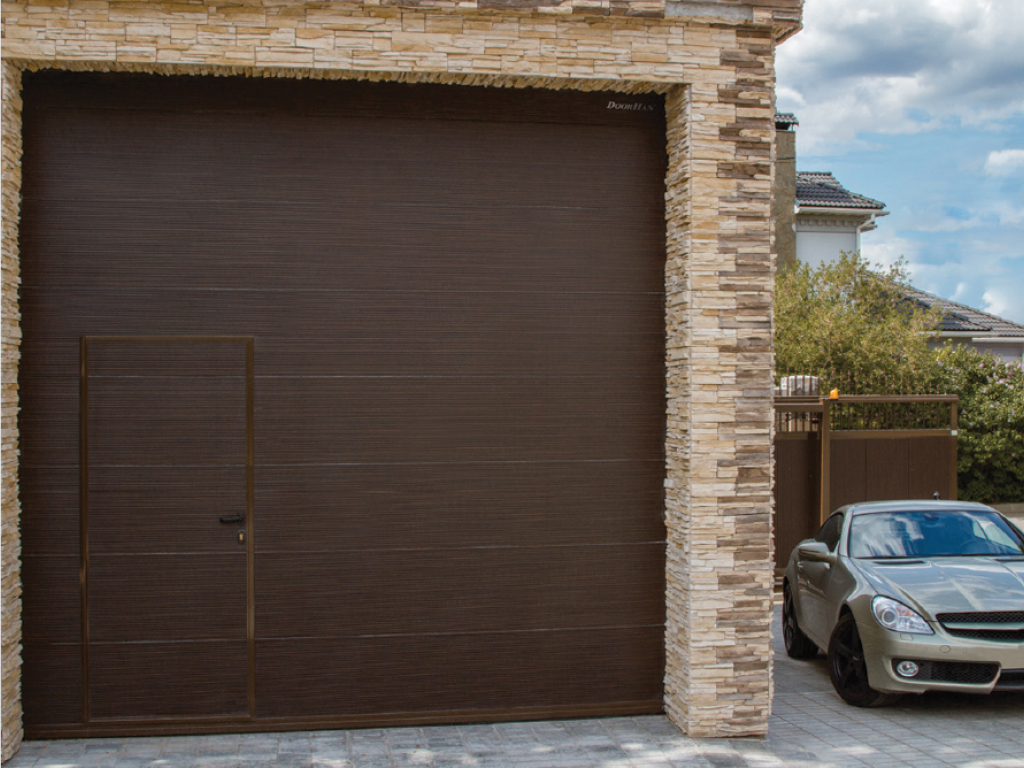

Гаражные секционные ворота RSD02 с калиткой V4St
Гаражные секционные ворота RSD02, дизайн Premium Country.

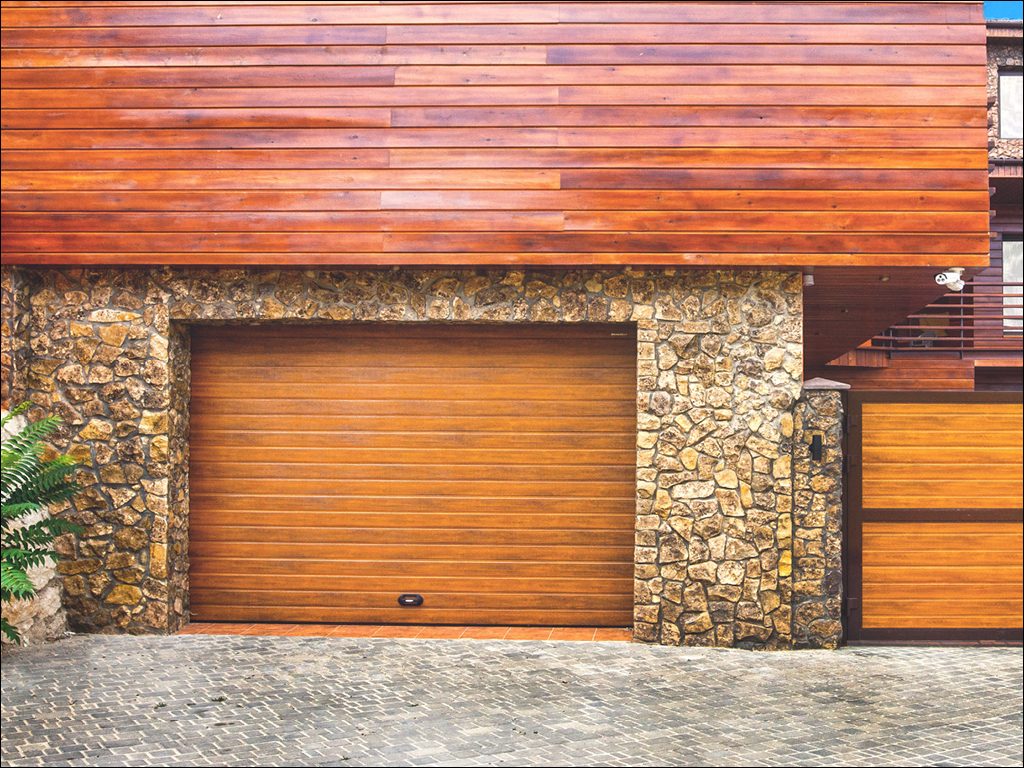

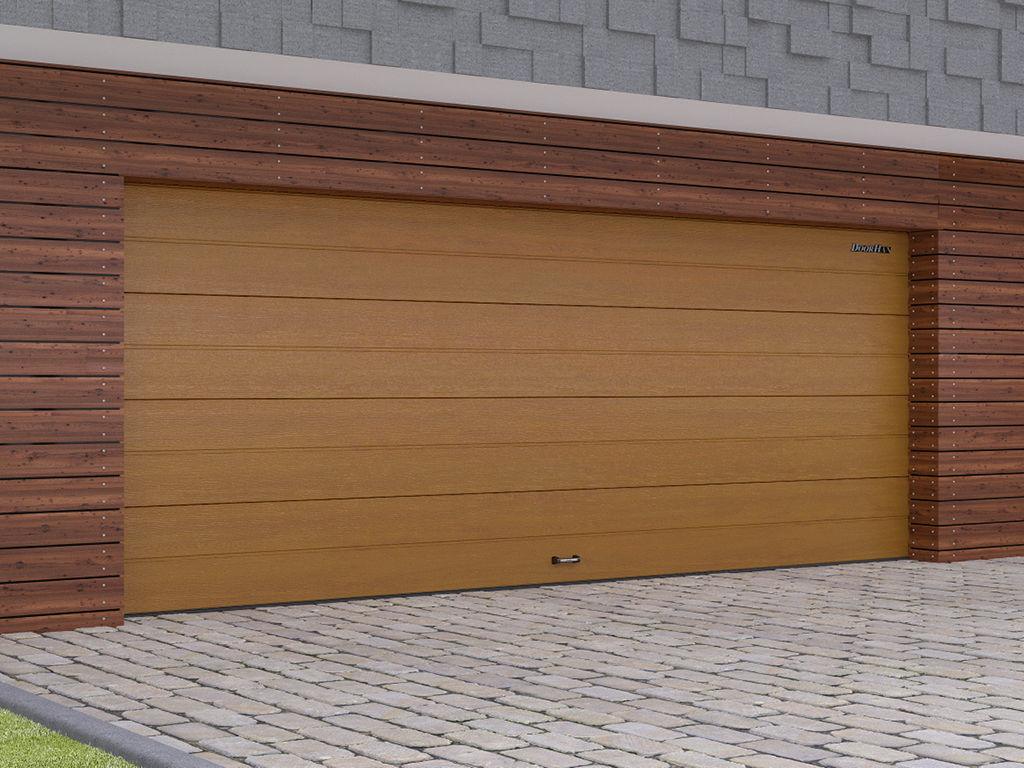

Гаражные секционные ворота RSD02 из сэндвич-панелей цвета «золотой дуб»

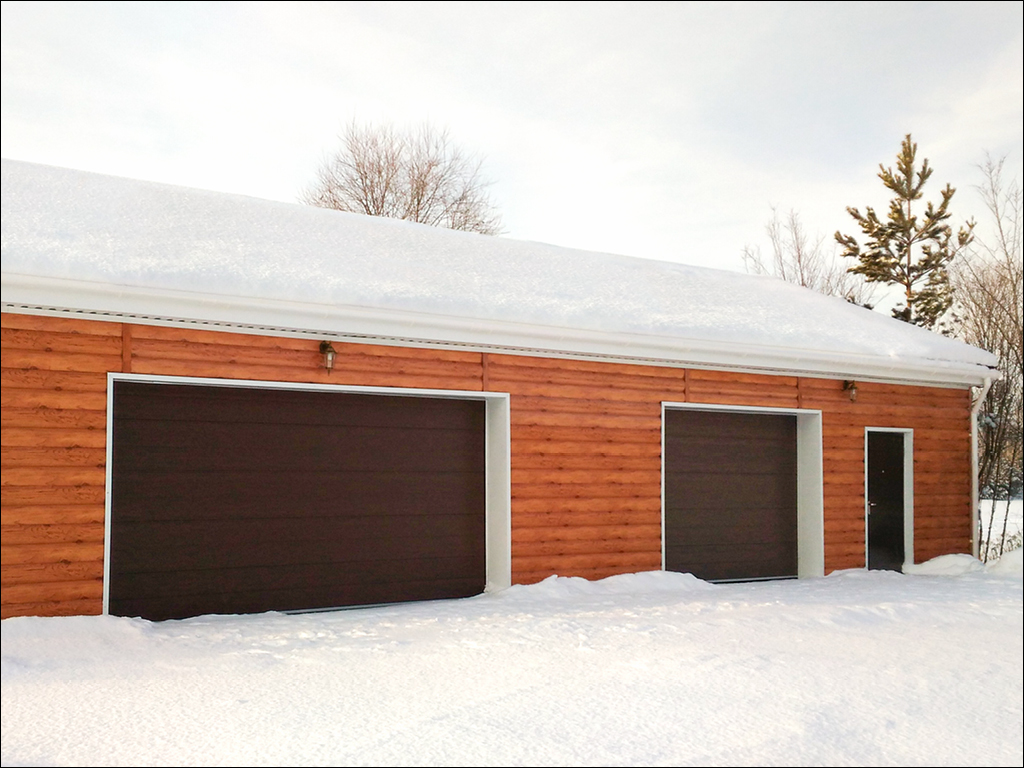

Гаражные секционные ворота RSD02 из сэндвич-панелей коричневого цвета
|

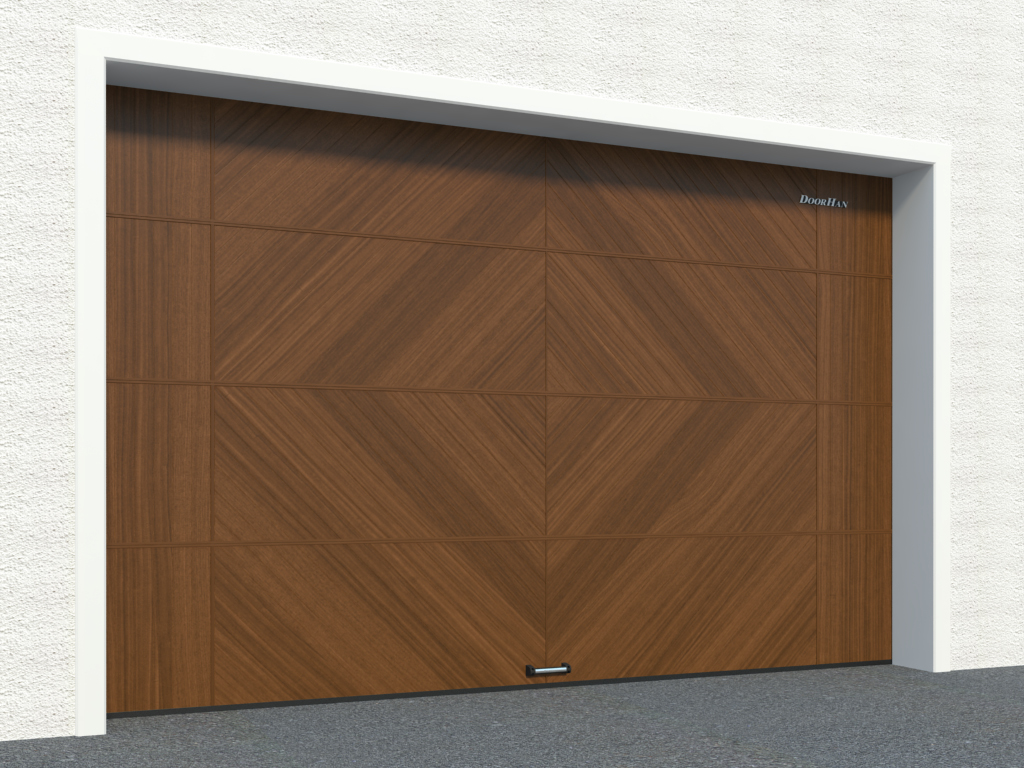

Premium Classic B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех»
Premium Classic B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех»
Premium Classic B2, цвета «золотой дуб» и «темный орех»
Premium Country B1, цвета «золотой дуб» и «темный орех»
Premium Country B2, цвета «золотой дуб» и «темный орех»

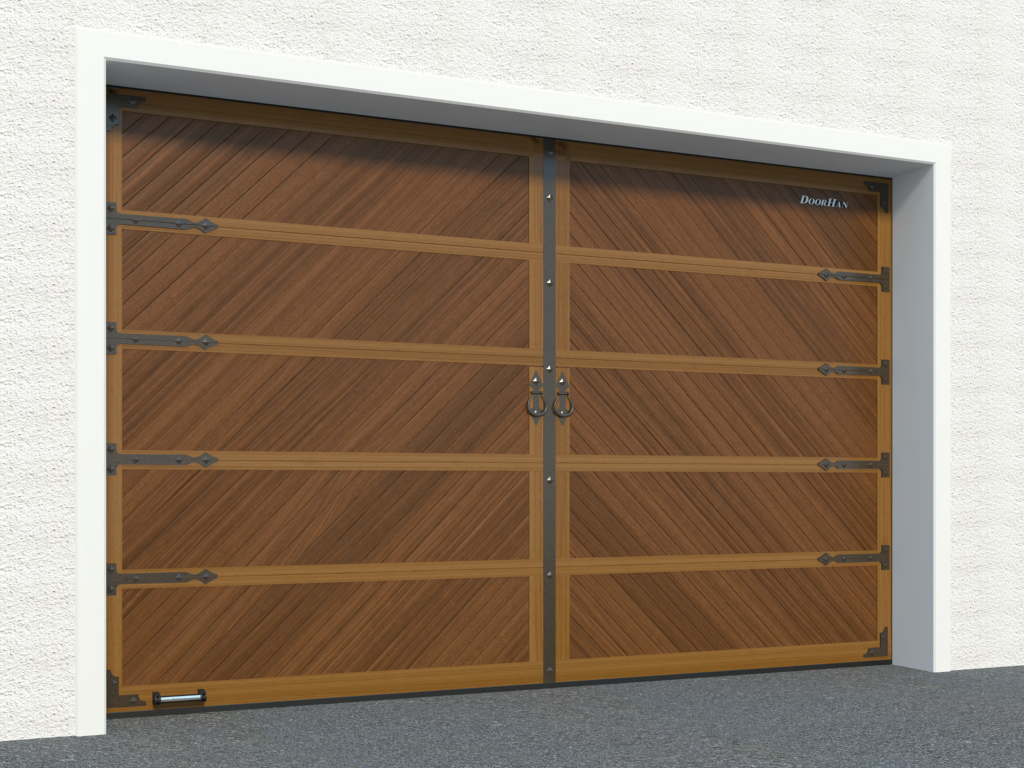

Premium Country B3, цвета «золотой дуб» и «темный орех»
Premium Country B4, цвета «золотой дуб» и «темный орех»
Premium Hi-Tech B1
Premium Hi-Tech B2
Premium Hi-Tech B3

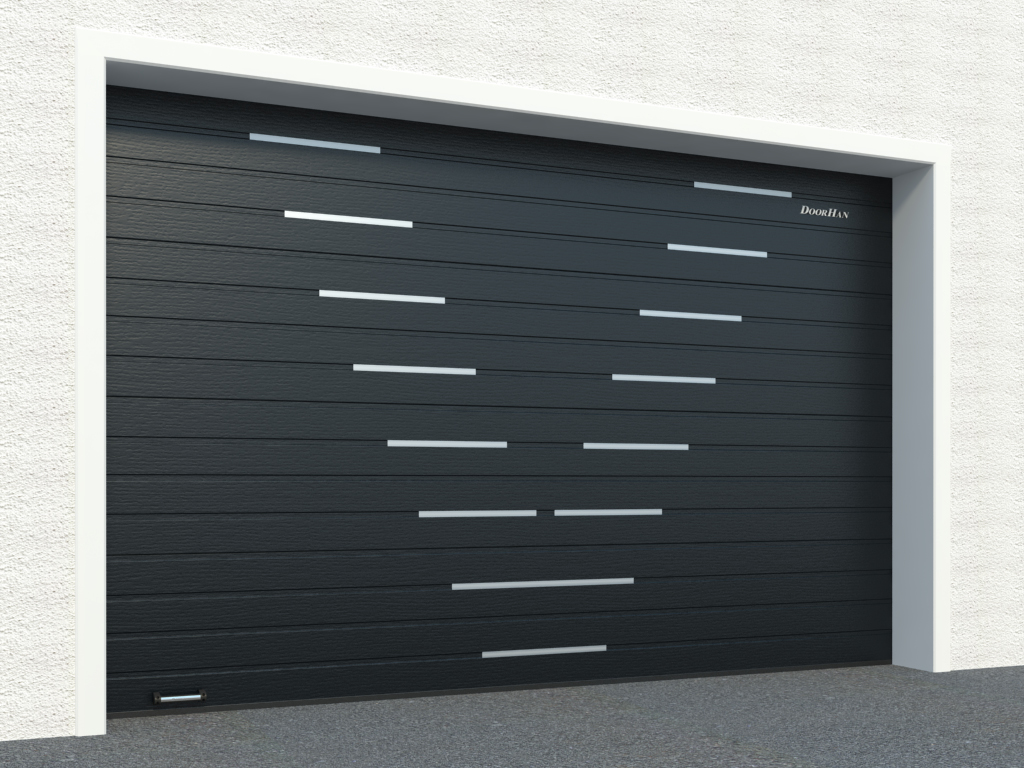

Premium Hi-Tech B4
RAL 9003 белый
RAL 9006 серебристый
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8014 коричневый
Золотой дуб
Венге
Нестандартный цвет по карте RAL (наценка)
